Wika
Sa modernong mga elektronikong aparato, ang mahusay na conversion ng kuryente ay isang kritikal na kinakailangan. Isa sa pinakamahalagang sangkap sa pagpapalit ng mga suplay ng kuryente ay angPower Adapter EE Vertical High-Frequency Transformer. Tinitiyak ng bahaging ito ang matatag na conversion ng boltahe, compact na disenyo, at pinahusay na kahusayan sa enerhiya para sa mga device gaya ng mga charger, adapter, LED driver, at kagamitan sa komunikasyon.
Tinutuklas ng artikulong ito kung paano gumagana ang Power Adapter EE Vertical High-Frequency Transformer, ang mga bentahe sa istruktura, pagsasaalang-alang sa disenyo, mga aplikasyon, at kung paano pumili ng tamang transformer para sa iyong proyekto. Tinatalakay din namin kung bakit gusto ng mga tagagawaHaoeray pinagkakatiwalaang mga kasosyo sa pagbibigay ng mataas na kalidad na mga solusyon sa transpormer para sa modernong electronics.

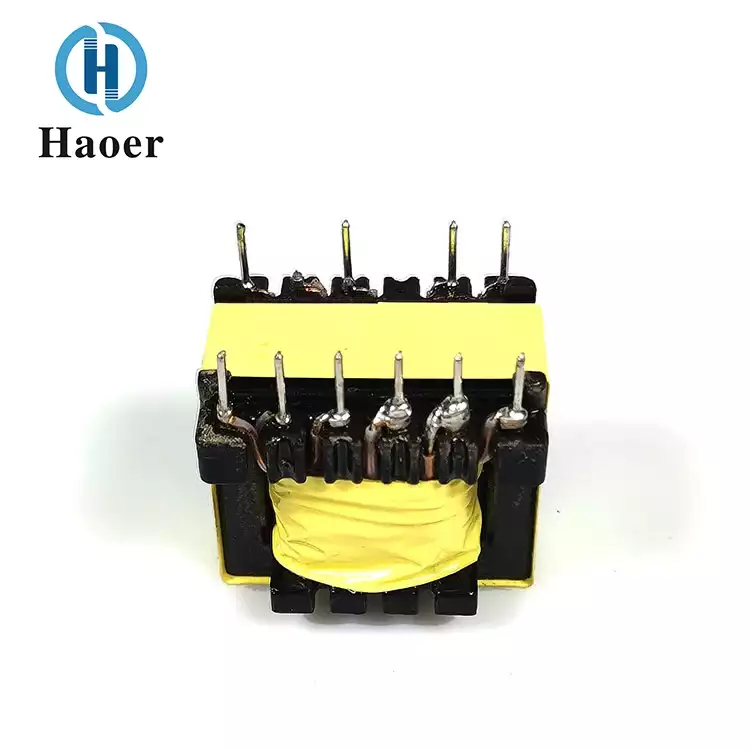

A Power Adapter EE Vertical High-Frequency Transformeray isang dalubhasang transpormer na ginagamit sa pagpapalit ng mga suplay ng kuryente upang mai-convert nang mahusay ang elektrikal na enerhiya sa mataas na frequency. Hindi tulad ng mga tradisyunal na transformer na gumagana sa 50–60 Hz, ang mga high-frequency na transformer ay gumagana sa hanay ng sampu o daan-daang kilohertz.
Ang pagtatalaga ng "EE" ay tumutukoy sa hugis ng ferrite core na ginamit sa transpormer. Dalawang E-shaped ferrite na piraso ang bumubuo sa magnetic core, na lumilikha ng isang closed magnetic path para sa mahusay na paglipat ng enerhiya.
Angpatayong istrakturanangangahulugan na ang transpormer ay naka-mount patayo sa PCB, na nakakatipid sa espasyo ng board at nagpapabuti ng flexibility ng layout sa mga compact na electronic device.
Para sa mga detalyadong detalye ng produkto, ang mga tagagawa gaya ng Haoer high-frequency transformer solution ay nagbibigay ng malawak na hanay ng mga opsyon na angkop para sa iba't ibang mga kinakailangan sa power adapter.
Ang mga high-frequency na transformer ay gumagana bilang bahagi ng switching power supply system. Sa halip na direktang baguhin ang boltahe ng AC tulad ng mga tradisyunal na transformer, nakikipagtulungan sila sa mga electronic switching circuit.
Dahil ang dalas ng paglipat ay mas mataas kaysa sa maginoo na mga transformer ng kapangyarihan, ang magnetic core at windings ay maaaring maging mas maliit habang pinapanatili ang mataas na kahusayan.
Ang disenyo ng isang EE vertical transformer ay na-optimize para sa mga compact electronic power supply. Ang ilang mga tampok na istruktura ay ginagawa itong partikular na angkop para sa mga aplikasyon ng adaptor.
| Component | Paglalarawan | Function |
|---|---|---|
| Ferrite EE Core | Dalawang E-shaped ferrite na piraso | Nagbibigay ng magnetic path para sa paglipat ng enerhiya |
| Pangunahing Paikot-ikot | Ang input coil ay konektado sa switching circuit | Bumubuo ng magnetic field |
| Pangalawang Paikot-ikot | Output coil | Gumagawa ng kinakailangang output boltahe |
| Layer ng Pagkakabukod | Mga materyales sa pagkakabukod ng elektrikal | Tinitiyak ang kaligtasan at pinipigilan ang mga short circuit |
| Vertical Pin Layout | Mga mounting pin ng PCB | Nagbibigay ng matatag na pag-install ng board |
Tinitiyak ng mga istrukturang elementong ito ang maaasahang paglipat ng kuryente habang pinapanatili ang kaligtasan at thermal stability.
Ang mga EE vertical transformer ay nag-aalok ng ilang mga pakinabang kumpara sa mga tradisyunal na istruktura ng transpormer.
Ipinapaliwanag ng mga bentahe na ito kung bakit malawakang ginagamit ang mga EE vertical high-frequency transformer sa mga power adapter at pagpapalit ng power supply sa maraming industriya.
Kapag sinusuri ang isang transpormer para sa mga aplikasyon ng power adapter, dapat isaalang-alang ng mga inhinyero ang ilang mahahalagang parameter.
| Parameter | Paglalarawan | Kahalagahan |
|---|---|---|
| Dalas ng Pagpapatakbo | Karaniwang 20kHz–200kHz | Tinutukoy ang laki at kahusayan ng transpormer |
| Pangunahing Materyal | Ferrite magnetic core | Na-optimize para sa high-frequency na pagganap |
| Lakas ng Output | Na-rate na kapasidad ng kuryente | Tinitiyak ang matatag na operasyon ng pagkarga |
| Boltahe ng pagkakabukod | Rating ng kaligtasan ng elektrikal | Pinipigilan ang pagkasira sa pagitan ng mga windings |
| Pagtaas ng Temperatura | Ang init na nabuo sa panahon ng operasyon | Nakakaapekto sa pagiging maaasahan at habang-buhay |
Ang Power Adapter EE Vertical High-Frequency Transformer ay malawakang ginagamit sa mga modernong elektronikong produkto dahil sa kahusayan at compact na disenyo nito.
Dahil sa kanilang kahusayan at pagiging maaasahan, ang mga transformer na ito ay mga kritikal na bahagi sa mga modernong sistema ng conversion ng enerhiya.
Ang pagpili ng tamang transpormer ay nangangailangan ng maingat na pagsusuri ng mga kinakailangan sa kuryente at mga kondisyon ng aplikasyon.
Makipagtulungan sa mga may karanasang tagagawa tulad ngHaoermaaaring matiyak na ang disenyo ng transpormer ay tumutugma sa eksaktong mga pangangailangan ng iyong power supply application.
Ang mga transformer na may mataas na dalas ay dapat gawin na may mahigpit na kontrol sa kalidad upang matiyak ang matatag na pagganap.
Ang mga propesyonal na tagagawa ng transpormer ay nagpapatupad ng mga advanced na proseso ng produksyon upang magarantiya ang pare-parehong pagganap at mahabang buhay ng serbisyo.
Habang patuloy na lumiliit ang mga elektronikong device habang nangangailangan ng mas mataas na kahusayan ng kuryente, umuusbong din ang teknolohiya ng transformer.
Ang mga inobasyong ito ay patuloy na magtutulak sa pagbuo ng mga compact at mahusay na power adapter na ginagamit sa mga industriya sa buong mundo.
Ang mga EE core ay nagbibigay ng mahusay na magnetic path, madaling gawin, at nagbibigay-daan sa maginhawang coil winding, na ginagawang perpekto ang mga ito para sa pagpapalit ng mga transformer ng power supply.
Ang mga vertical na transformer ay nakatayo nang patayo sa PCB, nakakatipid ng espasyo sa board at nagpapahusay ng flexibility ng layout kumpara sa mga pahalang na disenyo.
Ang mas mataas na operating frequency ay nagbibigay-daan sa mas maliliit na magnetic component habang pinapanatili ang mahusay na paglipat ng kuryente.
Ang mga ferrite na materyales ay karaniwang ginagamit dahil mayroon silang mababang core loss sa mataas na switching frequency.
Kasama sa kontrol sa kalidad ang insulation testing, high-voltage testing, thermal evaluation, at performance verification sa panahon ng produksyon.
AngPower Adapter EE Vertical High-Frequency Transformergumaganap ng isang kritikal na papel sa modernong electronic power system. Ang compact na istraktura nito, mataas na kahusayan, at maaasahang pagganap ay ginagawa itong isang mahalagang bahagi sa pagpapalit ng mga power supply na ginagamit sa mga consumer electronics, pang-industriya na kagamitan, at mga aparatong pangkomunikasyon.
Sa pagtaas ng pangangailangan para sa mga solusyon sa kuryenteng matipid sa enerhiya, ang pagpili ng maaasahang tagagawa ng transpormer ay nagiging mas mahalaga kaysa dati. Gusto ng mga kumpanyaHaoermagbigay ng mataas na kalidad na mga solusyon sa transpormer na idinisenyo upang matugunan ang mga modernong kinakailangan sa disenyo ng elektroniko.
Kung naghahanap ka ng maaasahang high-frequency transformer solution para sa mga power adapter o electronic device,makipag-ugnayan sa aminngayon para matutunan kung paano masusuportahan ng aming kadalubhasaan ang iyong susunod na proyekto.
