Maraming tao ang nagkakamali sa paniniwala nitopagpapalit ng mga suplay ng kuryenteat ang mga tradisyunal na power transformer ay pareho dahil parehong nagko-convert ng 220V AC sa mababang boltahe na DC. Gayunpaman, malaki ang pagkakaiba ng mga ito sa prinsipyo ng pagtatrabaho, pagganap, at aplikasyon.
Tradisyunal na power transformer (linear power supply): Direkta itong gumagana sa 50/60 Hz mains frequency. Ang boltahe ay binago sa pamamagitan ng electromagnetic induction gamit ang isang iron core at copper windings. Ang stepped-down na AC ay itinutuwid at sinasala upang makagawa ng DC.

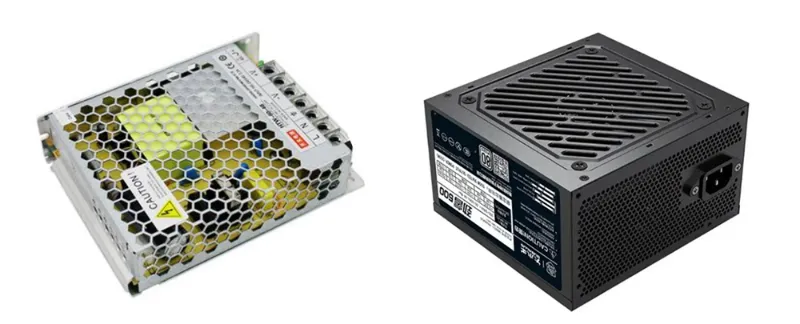

Pagpapalit ng power supply: Itinatama muna nito ang input na AC sa DC, pagkatapos ay gumagamit ng high-frequency switching transistor (sampu-sampung kHz hanggang ilang MHz) upang i-chop ang DC sa mga high-frequency na pulso. Ang mga pulso na ito ay dumadaan sa isang high-frequency na transpormer para sa conversion ng boltahe, at sa wakas ay itinutuwid at sinasala sa output na matatag na DC. Ang mataas na dalas ng pagpapatakbo ay lubos na binabawasan ang laki at bigat ng core ng transpormer.
Para sa parehong output power, ang tradisyunal na transpormer ay 5 hanggang 10 beses na mas malaki at mas mabigat kaysa sa switching power supply. Halimbawa, ang 100 VA na tradisyunal na transformer ay maaaring tumimbang ng higit sa 500 gramo, habang ang switching power supply ng katumbas na power ay karaniwang tumitimbang ng sampu-sampung gramo.
Ang mga tradisyunal na transformer ay may kahusayan na 60%–80%, na ang natitirang enerhiya ay nawala bilang init. Ang pagpapalit ng mga power supply sa pangkalahatan ay nakakamit ng mga kahusayan sa itaas ng 85%, at ang mahusay na disenyo ng mga yunit ay maaaring lumampas sa 95%. Kaya, ang pagpapalit ng mga supply ay gumagawa ng mas kaunting init at nakakatipid ng mas maraming enerhiya.
Ang mga tradisyunal na transformer ay hindi gumagawa ng high-frequency switching noise. Ang kanilang output waveform ay makinis, at ang electromagnetic interference (EMI) ay napakababa. Ginagawa nitong angkop ang mga ito para sa mga application na nangangailangan ng malinis na kapangyarihan, tulad ng high-fidelity na audio at mga instrumento sa pagsukat ng katumpakan.
Pagpapalit ng power supplybumuo ng ilang EMI at output ripple dahil sa internal high-frequency switching. Kasama sa magagandang disenyo ang pag-filter at shielding upang makontrol ang interference, ngunit ang mga unit na mababa ang kalidad ay maaaring makaapekto sa kalapit na wireless o audio equipment.
Ang mga tradisyunal na transformer ay karaniwang idinisenyo para sa isang solong nominal na boltahe ng input (hal., 220V ± 10%). Ang pagpapalit sa pagitan ng iba't ibang pamantayan ng boltahe (hal., 110V vs. 220V) ay nangangailangan ng pagpapalit ng transpormer o pagsasaayos ng mga gripo. Ang pagpapalit ng mga power supply ay kadalasang gumagamit ng malawak na saklaw ng pag-input (hal., 85V–264V), na ginagawang pangkalahatan at mas madaling ibagay ang mga ito.
Karamihan sa mga consumer electronic na produkto — kabilang ang mga charger ng telepono, router adapter, laptop power supply, LED driver, at telebisyon — ay gumagamit na ngayon ng switching power supply. Ang mga tradisyunal na transformer ay nananatili lamang sa mga niche na application na nangangailangan ng mababang interference o mataas na pagiging maaasahan (hal., ilang kagamitan sa audio, pang-industriya na kontrol, at pag-aayos ng mga mas lumang device).
Sa buod,pagpapalit ng mga suplay ng kuryentenag-aalok ng higit na kahusayan, laki, timbang, at gastos kumpara sa mga tradisyunal na transformer, at naging pangunahing teknolohiya. Ang pag-unawa sa mga pagkakaibang ito ay nakakatulong sa wastong pagtukoy sa uri ng power supply sa isang device at paggawa ng matalinong mga pagpipilian sa panahon ng pagbili o pagkumpuni.
-
