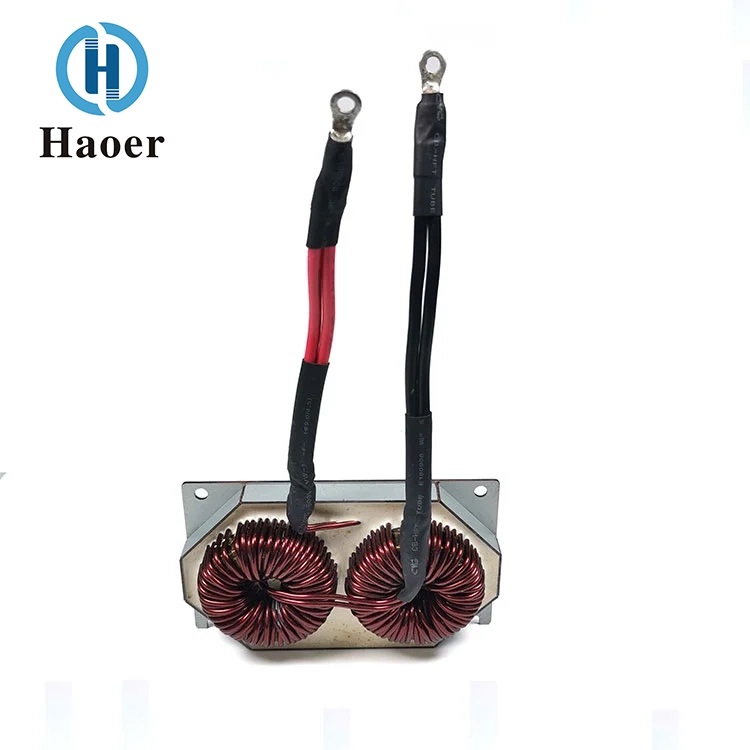

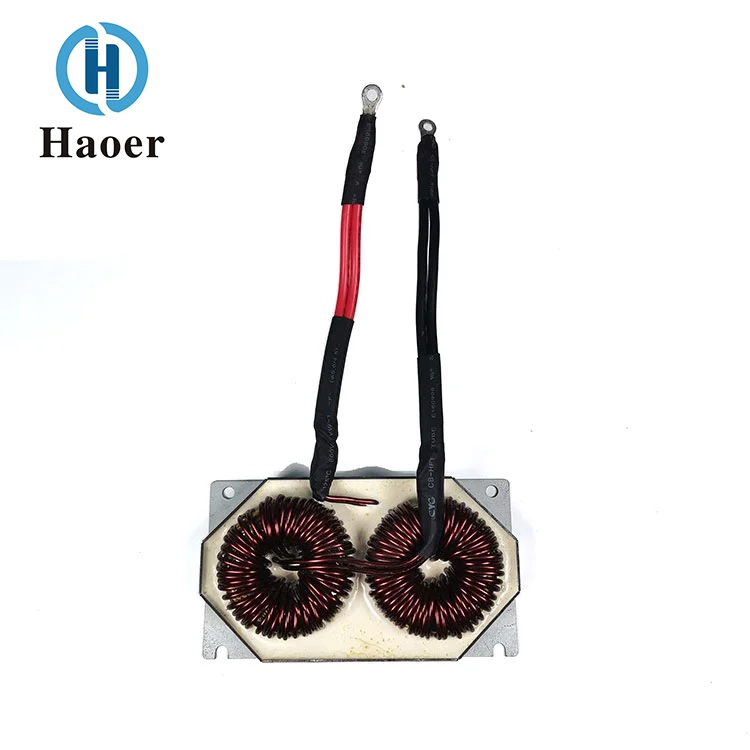

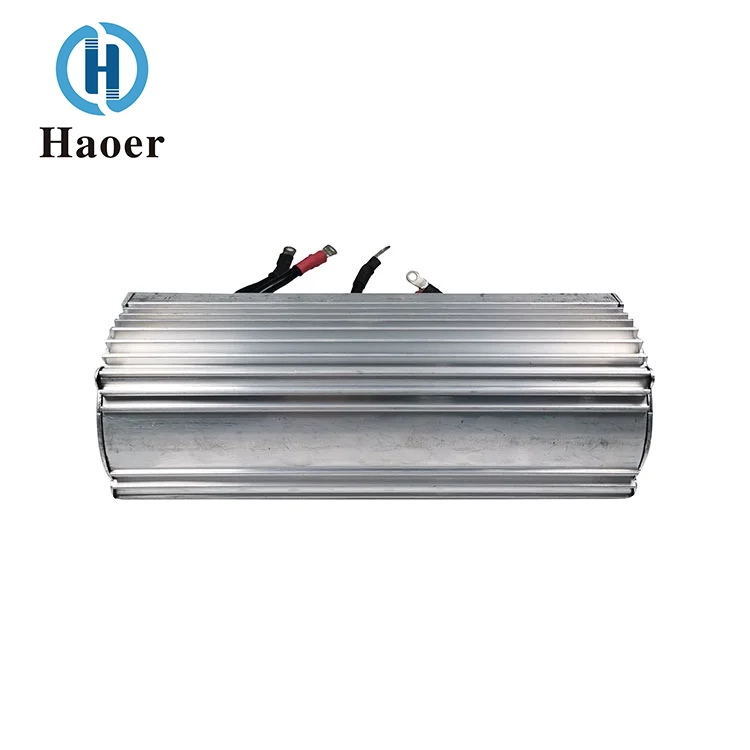

Photovoltaic Inverter Power Supply Assembly Inductor

Prinsipyo

Ang Photovoltaic inverter power supply assembly inductor na ginawa ng supplier ng Haoer ay gumaganap ng tatlong pangunahing tungkulin sa inverter, na sumusuporta sa mahusay na conversion at grid connection ng photovoltaic power:

Imbakan ng enerhiya at conversion ng enerhiya sa yugto ng DC-AC inverter. Ang inductor ay gumaganap bilang isang bahagi ng imbakan ng enerhiya. Kapag ang switching tube ay nagsasagawa, ito ay nag-iimbak ng elektrikal na enerhiya; kapag ang switching tube ay naka-off, ito ay naglalabas ng enerhiya. Gumagana ito kasabay ng inverter bridge upang i-convert ang DC electricity output mula sa photovoltaic panel sa AC electricity, na tinitiyak ang stable na output voltage at frequency.

Ang alternating current na output ng grid-connected harmonic filtering inverter ay naglalaman ng high-frequency harmonics. Ang pinagsamang inductor ay pinapahina ang mga harmonic signal sa pamamagitan ng differential mode filtering function, na ginagawang malapit ang output current waveform sa isang sine wave, na nakakatugon sa grid-connected harmonic standards (tulad ng GB/T 14549-2008); kasabay nito, sa pamamagitan ng common mode choke function, pinipigilan nito ang karaniwang interference ng mode sa pagitan ng inverter at grid, na iniiwasan ang interference signal na ibabalik sa photovoltaic panel o grid.

Ang kasalukuyang output ng photovoltaic panel na may kasalukuyang smoothing at mga feature na nagpapatatag ng boltahe ay lubos na naaapektuhan ng intensity ng liwanag at nagbabago nang malaki. Ang pinagsamang inductor ay maaaring pakinisin ang kasalukuyang mga pagbabago, patatagin ang input boltahe ng inverter, maiwasan ang biglaang pagbabago ng kasalukuyang na magdulot ng epekto sa mga switching device, at mapahusay ang operational reliability ng inverter.

Mga katangian

· Mataas na saturation current carrying capacity

Sa pamamagitan ng paggamit ng iron-silicon-aluminum / amorphous alloy core, ang saturation flux density ay lumampas sa tradisyunal na ferrite cores, na may kakayahang makatiis sa biglaang malaking kasalukuyang epekto ng photovoltaic system (ang peak current ay maaaring umabot ng 2-3 beses ang rate na kasalukuyang), at ang inductance value ay hindi bumababa nang malaki, na angkop para sa mga pabagu-bagong katangian ng photovoltaic power.

· Malawak na hanay ng dalas na may mababang pagkawala, pagpapahusay ng kahusayan ng inverter

Ang working frequency range ng Photovoltaic Inverter Power Supply Assembly Inductor mula 10kHz hanggang 50kHz (ang mainstream frequency range para sa mga photovoltaic inverters), na may napakababang core loss (iron loss) at winding loss (copper loss). Ang pangkalahatang kahusayan ng bahagi ay ≥ 99%, na epektibong binabawasan ang pagkonsumo ng enerhiya ng inverter at pinapataas ang power generation ng photovoltaic power station.

· Malakas na kakayahang umangkop sa malawak na hanay ng temperatura

Ang saklaw ng temperatura ng pagtatrabaho ay sumasaklaw sa -40 ℃ hanggang +125 ℃, na may temperatura koepisyent ng magnetic permeability na ≤ ± 5%. Kahit na sa panlabas na kapaligiran ng mga photovoltaic power station na nakalantad sa mataas na temperatura at matinding lamig, maaari pa rin itong mapanatili ang matatag na pagganap at matugunan ang mga kinakailangan sa pagiging maaasahan sa antas ng industriya.

· Anti-interference at Grid Compliance

Ang pinagsama-samang istraktura ng pag-filter ay maaaring sabay-sabay na sugpuin ang panghihimasok ng common-mode/differential-mode, na tumutulong sa inverter na makuha ang sertipikasyon ng EMC para sa koneksyon ng grid (tulad ng TUV, CE, UL), at pinipigilan ang mga signal ng interference na makaapekto sa power grid at mga kagamitan sa paligid.

· Pinapasimple ng modular na disenyo ang pagbuo ng mga inverters

Ang pagsasama ng maramihang mga function ng inductor ay binabawasan ang bilang ng mga panloob na bahagi at pagiging kumplikado ng mga kable sa inverter, pinapaikli ang cycle ng pag-unlad, pinabababa ang rate ng pagkabigo ng kagamitan, at sabay na binabawasan ang laki ng inverter upang umangkop sa trend ng miniaturization ng mga photovoltaic system.

Lakas ng kumpanya

Sa isang malakas na presensya sa industriya mula noong 2008, nakatayo ang Guangdong Haoer Electronics Co., Ltd. bilang isang dalubhasang producer ng mga precision magnetic na bahagi. Ang aming mga pangunahing produkto—mga high-frequency na transformer, filter, at inductor—ay mahalaga sa mga advanced na application sa pag-iilaw, mga kasangkapan sa bahay, photovoltaics, UPS, mga sistema ng sasakyan, at mga komunikasyon sa network.

Ang paglago ng kumpanya ay minarkahan ng mga makabuluhang kakayahan sa produksyon: ilang mga lugar ng pagmamanupaktura sa Foshan, isang manggagawang lumalagpas sa 1, 000, at isang taunang dami ng produksyon na higit sa 100 milyong mga yunit. Ang aming pamumuhunan sa automation at precision testing, kasama ng mga certification tulad ng CQC, UL, ISO 9000, at TS 16949, ay sumasalamin sa aming dedikasyon sa kahusayan.

Ginagabayan ng mga prinsipyo ng innovation, kalidad ng pamumuno, at collaborative na tagumpay, patuloy na pinapalakas ng Haoer ang kadalubhasaan nito at nag-aambag sa mga umuusbong na pangangailangan ng pandaigdigang industriya ng electronics.

Sertipiko

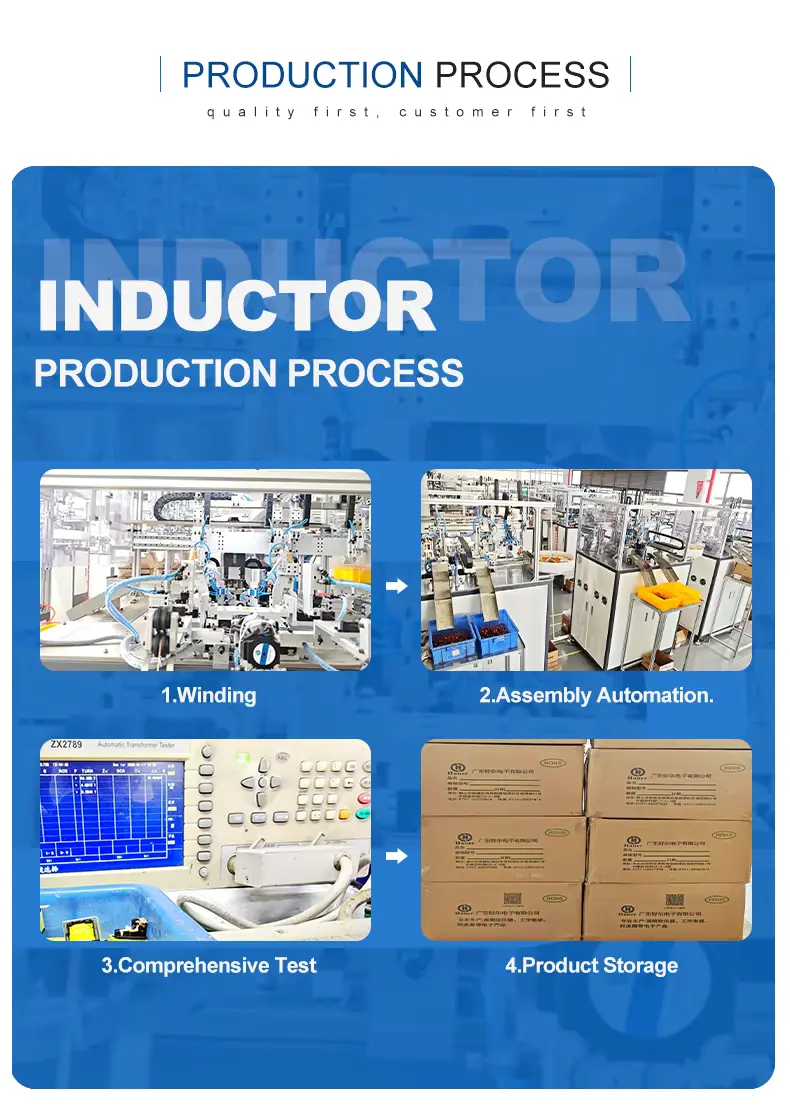

INDUCTOR PRODUCTION PROCESS

1.Winding

2.Assembly Automation.

3.Komprehensibong Pagsusulit

4.Imbakan ng Produkto

Logistics

Ang package ay ipapadala sa pamamagitan ng mga pangunahing kumpanya ng courier (tulad ng DHL, UPS, TNT, FedEx, atbp.), at maaari rin naming ayusin ang transportasyon sa hangin o dagat ayon sa iyong mga kinakailangan.

FAQ

1. Ano ang mga pangunahing uri ng mga capacitor na ginagawa ng iyong pabrika?

Ang aming kumpanya ay gumagawa ng mga metallized na pelikula, mga bagong energy film capacitor, mga high-frequency na transformer, filter, inductance coil .

2. Ang iyong Photovoltaic Inverter Power Supply Assembly Inductor ay sumusunod sa mga internasyonal na pamantayan?

Oo, nakakatugon ang aming mga produkto sa mga internasyonal na pamantayan ng IS09001-2015, UL, CUL, VDE at CQC. Ang mga produkto ng kumpanya ay nakakatugon sa pinakabagong mga kinakailangan sa kapaligiran ng EU at nakakatugon sa mga pamantayan ng direktiba ng RoH at REACH.

3. Paano ako makakakuha ng quote ng presyo?

Maaari kang magpadala ng RFQ sa aming internasyonal na website na nagsasaad ng uri ng produkto, dami at iba pang mga kinakailangan. Tutugon ang aming team sa iyong alok sa lalong madaling panahon.
