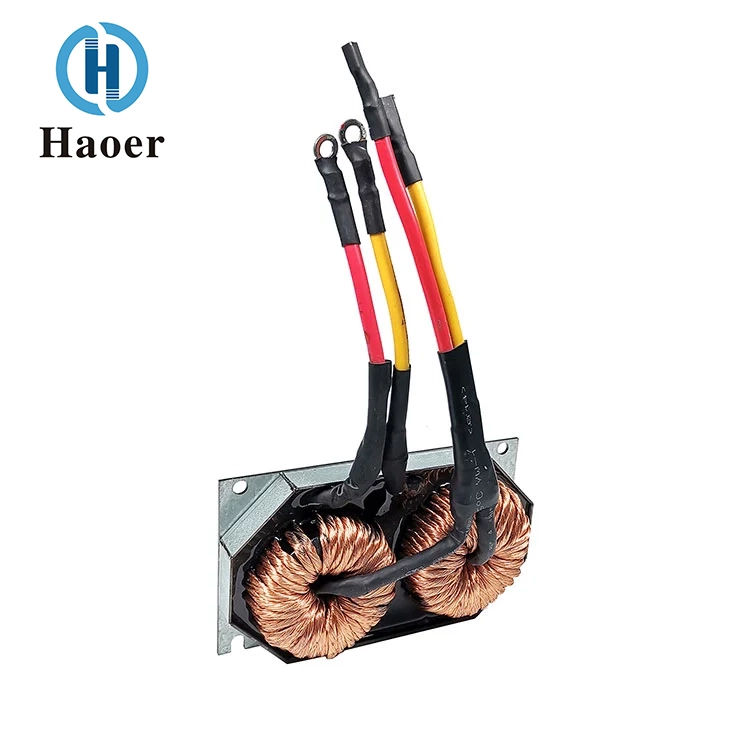

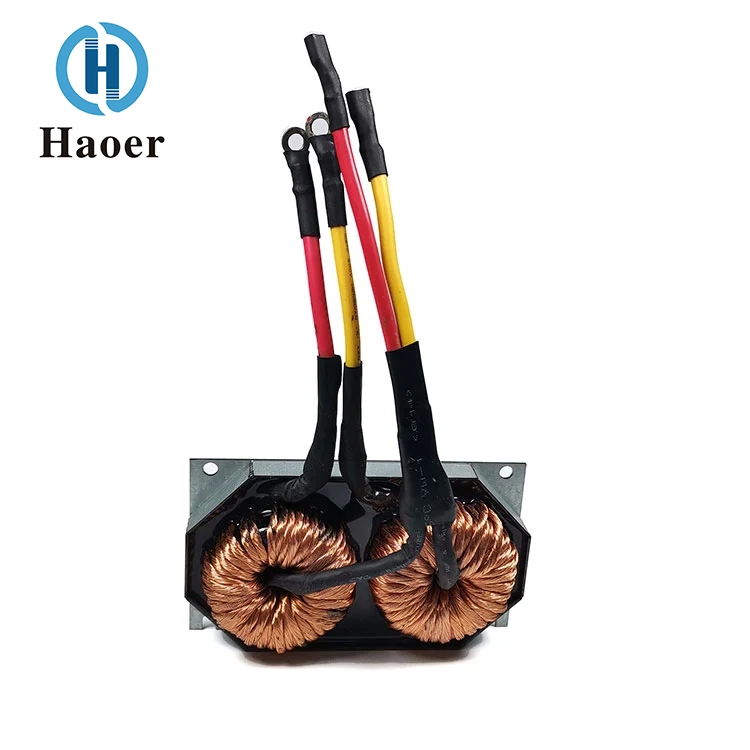

Ang China Automobile charging station assembly inductor ng Haoer ay gumaganap ng dual core na papel ng pagpapalakas ng boltahe at resonant na conversion sa sistema ng automotive charging station, na sumusuporta sa mahusay na conversion ng mabilis na pagsingil ng kapangyarihan:
Ang BOOST boost inductor ay konektado sa serye sa DC-DC boost circuit ng charging station. Kapag ang switching tube ay nagsasagawa, ito ay nag-iimbak ng elektrikal na enerhiya; kapag ito ay naka-off, ito ay naglalabas ng enerhiya, na nagko-convert ng mababang boltahe na direktang kasalukuyang (tulad ng 300V DC) na naituwid mula sa grid patungo sa mataas na boltahe na direktang kasalukuyang (tulad ng 750V-1000V DC) na angkop para sa pagsingil ng mga de-koryenteng sasakyan, na nakakatugon sa mga kinakailangan sa mabilis na pagsingil ng boltahe; Ang mataas na saturation core na disenyo ay maaaring makayanan ang agarang malaking kasalukuyang epekto sa panahon ng proseso ng pagpapalakas, pag-iwas sa pagbaba ng kahusayan ng pagpapalakas na dulot ng pagpapahina ng halaga ng inductor.
Ang LLC resonant inductor function, kasama ang resonant capacitor at ang switching transistor, ay bumubuo sa LLC resonant conversion circuit. Sa pamamagitan ng tumpak na pagtutugma ng resonant frequency, nakakamit ang zero-voltage switching (ZVS) at zero-current switching (ZCS), na makabuluhang binabawasan ang mga pagkalugi ng switching at pinahuhusay ang pangkalahatang kahusayan ng conversion ng charging station (≥96%). Kasabay nito, pinipigilan nito ang high-frequency harmonic interference sa panahon ng resonant na proseso, tinitiyak ang katatagan ng kasalukuyang output at iniiwasan ang epekto sa baterya ng sasakyan.
Ang directional heat dissipation function ng radiator ay mabilis na naglalabas ng iron loss heat ng core at ang tansong pagkawala ng init ng windings, nilulutas ang overheating na problema ng mga bahagi sa ilalim ng high-power fast charging na mga kondisyon, na tinitiyak na ang inductor ay nagpapanatili ng matatag na pagganap sa loob ng malawak na hanay ng temperatura na -40 ℃ hanggang +125 ℃, at nagpapahaba sa buhay ng serbisyo ng bahagi.
Mataas na kapasidad na nagdadala ng kasalukuyang saturation
Ang saturation flux density ng amorphous alloy magnetic core ay lumampas sa 1.5T, na may kakayahang makatiis sa peak current sa panahon ng mabilis na pagsingil (2-3 beses ang rate na kasalukuyang) at pagkakaroon ng inductance value attenuation na ≤10%. Ito ay angkop para sa mga kinakailangan sa mabilis na pagsingil ng dynamic na boltahe at kasalukuyang pagsasaayos ng mga tambak na nagcha-charge.
Mataas na dalas na may mababang pagkawala, pinahuhusay ang kahusayan sa mabilis na pagsingil
Ang working frequency range ng Automobile Charging Station Assembly Inductor mula 50kHz hanggang 200kHz (ang mainstream resonant frequency range para sa mga fast charging charger), na may kabuuang pagkawala ng magnetic core at ang winding loss ay ≤ 0.8%. Ito ay makabuluhang binabawasan ang pagkonsumo ng enerhiya ng system at pinapaliit ang pagbuo ng init sa panahon ng pagpapatakbo ng fast charging charger.
Ang radiator ay mahusay na nagpapalabas ng init, na tinitiyak ang tuluy-tuloy na operasyon ng mga high-power na device.
Ang pinagsamang disenyo ng fin-type na aluminum radiator at conductive silicone gel ay nagpapataas ng heat dissipation efficiency ng 60% kumpara sa no-radiator solution. Nagbibigay-daan ito sa assembly na mapanatili ang pagtaas ng temperatura na mas mababa sa 35°C sa ilalim ng 200kW high-power fast charging na kondisyon, na pumipigil sa pangangailangan para sa power charger na bawasan ang kuryente dahil sa sobrang pag-init.
Pinagsamang pagsasama, binabawasan ang laki ng istasyon ng pagsingil
Ang pagsasama ng mga function ng BOOST at LLC dual inductors, kumpara sa independent component solution, binabawasan nito ang installation space ng 40%, na umaangkop sa design trend ng miniaturization at high power density ng charging stations, habang pinapasimple ang internal wiring at binabawasan ang failure rate.
Ang pagiging maaasahan ng grado ng sasakyan, na angkop para sa malupit na kapaligiran
Ang Automobile Charging Station Assembly Inductor ay nakakatugon sa AEC-Q200 vehicle-grade certification, na may vibration resistance hanggang 10G, operating temperature range na -40 ℃ hanggang +125 ℃, na may kakayahang makayanan ang matinding mga kondisyon tulad ng mataas na temperatura na pagkakalantad, mababang temperatura na lamig, at humid salt fog sa mga outdoor charging station installation.
Ang sangkap na kumbinasyon ng BOOST+LLC na may radiator, na may mga pangunahing bentahe ng mataas na kapangyarihan, mababang pagkawala at malakas na pag-alis ng init, ay naging isang pangunahing magnetic component para sa mahusay, matatag at ligtas na operasyon ng mga automotive fast-charging charger. Nagbibigay ito ng pangunahing teknikal na suporta para sa malakihang aplikasyon ng imprastraktura sa pagsingil para sa mga bagong sasakyang pang-enerhiya.
Ang Guangdong Haier Electronics Co., Ltd. ay mayroong maraming base ng produksyon sa mga lugar gaya ng Foshan, Guangdong Province at Tingxian, Guangxi Province. Ang kabuuang lugar ng pabrika ay lumampas sa 10, 000 metro kuwadrado, at ang bilang ng mga empleyado ay lumampas sa 1, 000. Ang kumpanya ay may malakas na kapasidad ng produksyon na higit sa 100 milyong mga transformer, filter, at inductor bawat taon. Ang kumpanya ay may karanasang mga empleyado at isang propesyonal at mahusay na pangkat ng pamamahala, na tinitiyak na ang bawat link mula sa pananaliksik at pag-unlad sa produksyon ay nakakatugon sa matataas na pamantayan. Palaging sumusunod ang Haier Electronics sa mga prinsipyo ng "pagbabago ng teknolohiya, priyoridad sa kalidad, una sa serbisyo, at kooperasyong win-win", na patuloy na pinalalalim ang pagtuon nito sa larangan ng magnetic component, nagsusumikap na lumago at maging isang benchmark na negosyo sa industriya.
Ang "inductor coil" ay inilalapat sa mga sumusunod na industriya: bagong enerhiya at imbakan ng enerhiya, automotive electronics at electrification, industrial automation at power supply, teknolohiya ng impormasyon at komunikasyon, consumer electronics at mga gamit sa bahay; ang mga lokasyon ng aplikasyon nito ay kinabibilangan ng: ang mga posisyon ng pag-imbak ng enerhiya at pag-filter ng output ng mga circuit ng DC-DC, ang mga posisyon ng common-mode/differential-mode na choke coil sa dulo ng power input, ang pagpapadala at pagtanggap ng mga coil ng mga wireless charging device, at ang pagtutugma ng network at bias circuit ng mga RF power amplifier; ang paggamit nito sa ilalim ng mga kondisyon ng pagtatrabaho ay kinabibilangan ng: mataas na kasalukuyang, malakas na magnetic field, at mataas na temperatura.
