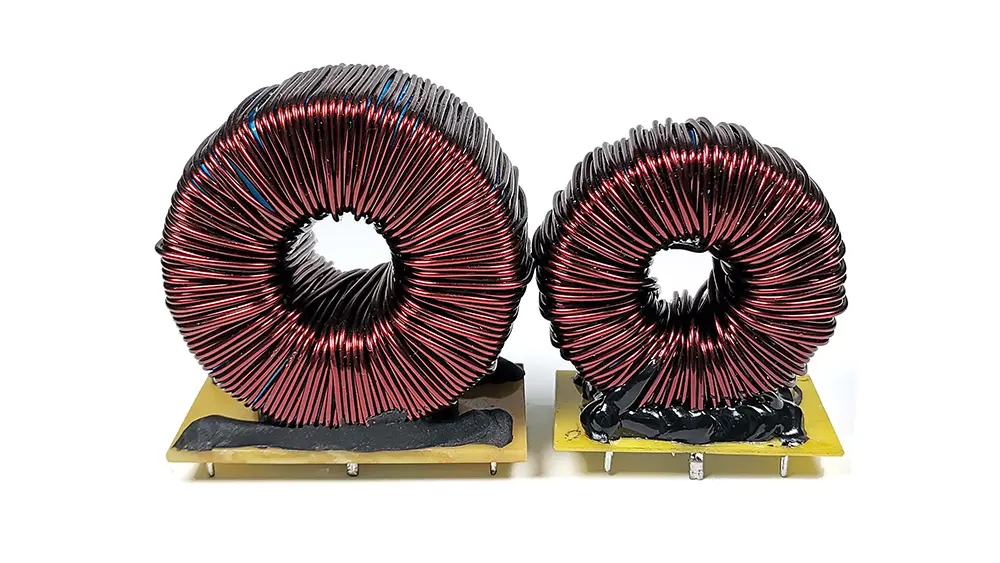

Sendust Toroidal Core Differential Mode Chokes – Mataas na Current, Mababang Ingay, Napakahusay na DC Bias

Sendust toroidal core inductorskumakatawan sa isang solusyon na may mataas na pagganap para sa mga taga-disenyo ng power supply na naghahanap ng epektibong pagpigil ng ingay sa mode na kaugalian sa ilalim ng mga kondisyon ng mataas na ripple current. Inhinyero para makapaghatid ng pinakamainam na balanse ng electrical performance, thermal at magnetic stability, at cost-efficiency, ang mga differential-mode chokes na ito ay malawakang naka-deploy sa AC line filtering, DC-DC converter output stages, electromagnetic interference (EMI) line filters, at power factor correction (PFC) circuits.

Mga pagtutukoy

Saklaw ng Dalas ng Pagpapatakbo: 8 kHz – 1 MHz

Na-rate na Kasalukuyang Saklaw: 0.05 A – 2000 A

Saklaw ng Operating Temperature: −40 °C hanggang +125 °C

Saklaw ng Temperatura ng Imbakan: −25 °C hanggang +85 °C

Saklaw ng Halumigmig sa Imbakan: 30 % – 95 % RH

Panlabas na Hanay ng Diameter: 6 mm – 60 mm

Pangunahing Materyal at Pangunahing Kalamangan sa Teknikal

● Sendust (Fe–Si–Al) alloy core: Nailalarawan ng mababang core loss, mataas na saturation flux density (~1.35 T), at superyor na DC bias handling—na nagpapagana ng stable inductance sa ilalim ng malaking superposition ng DC.

● Toroidal geometry: Nagbibigay ng ganap na saradong magnetic path, pinapaliit ang mga stray magnetic field at makabuluhang binabawasan ang EMI radiation at coupling.

● Acoustically silent na operasyon: Walang nakikitang naririnig na ingay sa buong dalas ng pagpapatakbo at hanay ng pag-load, na sumusuporta sa mga application na sensitibo sa ingay.

● Pambihirang DC bias stability: Pinapanatili ang >90 % ng nominal inductance sa rated saturation current, na tinitiyak ang predictable na gawi ng filter sa ilalim ng dynamic na mga kondisyon ng pagkarga.

● Malawak na kasalukuyang scalability: Sinasaklaw ang mga application mula sa low-power signal conditioning (50 mA) hanggang sa high-current na pang-industriya na PFC at busbar-integrated system (2000 A).

Mga Karaniwang Aplikasyon

● AC Line Inductors: Ginagamit sa aktibo at passive na mga yugto ng PFC at mga harmonic mitigation network.

● Output Filter Inductors: Isinama sa buck, boost, at flyback topologies para sa pagpapakinis ng mga switched DC output.

● Mga EMI Line Filter: Ginagamit bilang differential-mode chokes sa isinagawang EMI suppression alinsunod sa mga pamantayan ng CISPR 22/32 at EN 55032.

● PFC Chokes: Partikular na na-optimize para sa continuous-conduction-mode (CCM) at transition-mode (TM) na nagpapalakas ng mga PFC converter.
