EDR Series High-Frequency Transformer: Low-Profile Design para sa High Power Density

Ang pandaigdigang pagtulak patungo sa mas mataas na density ng kuryente at miniaturization sa mga electronic system ay muling hinuhubog ang industriya ng magnetic component. Nasa puso ng pagbabagong ito ang serye ng EDR ng mga high-frequency na transformer—isang low-profile na ferrite core na disenyo na pinagsasama ang compact size, mahusay na magnetic shielding, at high power handling capability para sa demanding power electronics applications.

Teknikal na Pagtutukoy

Mga tampok

• Low profile construction -- Pinapagana ang pagsasama sa space-constrained PCB layout.
• Napakahusay na magnetic shielding -- Pinaliit ang electromagnetic interference (EMI) at crosstalk.
• Mataas na kapangyarihan sa maliit na volume -- Nakakamit ang output power hanggang 800 W habang pinapanatili ang isang compact footprint.

Disenyo at Teknikal na Foundation

Ang mga transformer ng serye ng EDR ay binuo sa paligid ng isang planar ferrite core architecture, na gumagamit ng E‑type, EC, ETD, EER, PQ, o RM core geometries. Ang disenyo ng cylindrical center column ay binabawasan ang pagkawala ng tanso ng humigit-kumulang 11% kumpara sa mga rectangular cross-sections, habang pinapadali ang mas madaling paikot-ikot at pinahusay na pag-alis ng init. Ang low-profile construction ay nagbibigay-daan sa pagsasama-sama sa surface-mount sa space-constrained PCB layout.

Ang flexibility ng frequency ay mula 20 kHz hanggang 500 kHz, habang ang power handling ay mula 10 W hanggang 800 W. Ang thermal performance ay tinitiyak sa -40 °C hanggang +125 °C operating range, na may mga kondisyon ng storage na -25 °C hanggang +85 °C at 30% hanggang 95% na kahalumigmigan. Kabilang sa mga pangunahing pagpipilian sa materyal ang PC40, PC44, PC95, at susunod na henerasyong PC95D/PC95A na high-frequency low-loss ferrite, na nag-aalok sa mga developer ng tumpak na trade-off sa pagitan ng gastos, permeability, at mga pangunahing katangian ng pagkawala.

Mga Variant na Partikular sa Application

Ang serye ng EDR ay sumasaklaw sa maraming mechanical footprint upang matugunan ang magkakaibang mga pangangailangan sa conversion ng kuryente:

• EDR28-- Pinakatanyag na disenyo para sa LED tube lighting, na sumusuporta sa input voltages na 85--265 VAC at output ng 4--24 VDC. Kasama ng PC44 core material, ang EDR28 ay nakakamit ng mahusay na output sa isang ultra-low profile.
• EDR39-- Multi-winding configuration (apat na windings) na iniakma para sa multi‑output switching power supply, industrial control system, at high-power adapters. Nagtatampok ng mga PC40 magnetic core, mababang leakage inductance, mataas na withstand na boltahe, at mahigpit na pagkakapare-pareho ng batch-to-batch.
• EDR2609/2809/2810/3909-- Pangkalahatang-layunin na mga footprint para sa mga kagamitan sa komunikasyon, mga supply ng kuryente sa telebisyon, mga yugto ng kapangyarihan ng air conditioning, mga sistema ng kapangyarihan ng computer, at iba't ibang mga converter ng DC‑DC.
• EDR3810-- Napakanipis na disenyo na nagtatampok ng patentadong disenyo ng bracket na nagbibigay-daan sa low-profile na paglalagay ng PCB. Pinapatakbo ng mga PC95D/PC95A na low-loss ferrite core, nakakamit nito ang mataas na kahusayan habang binabawasan ang gastos sa pagmamanupaktura sa pamamagitan ng ganap na automated na produksyon.

Mga Pagkakaiba sa Pagganap

Mababang Leakage Inductance at EMI Control

Ang closed magnetic circuit na likas sa arkitektura ng EDR ay nagbubunga ng kaunting leakage inductance at mahusay na magnetic shielding, na makabuluhang binabawasan ang electromagnetic interference. Ito ay partikular na kritikal para sa mga high-frequency switching converter kung saan ang mga tradisyonal na core shape ay kadalasang nahihirapan sa pagsunod sa EMI. Ang epektibong panangga ay nagpapadali sa pagpasa ng mahigpit na mga sertipikasyon ng EMC nang walang magastos na karagdagang mga yugto ng pagsala.

Superior Thermal Management

Ang cylindrical center column geometry ay nagpapabuti ng heat dissipation kumpara sa tradisyonal na rectangular core na disenyo, habang ang malawak na operating temperature range na -40 °C hanggang +125 °C ay ginagawang angkop ang EDR series para sa panlabas at pang-industriyang kapaligiran.

Compact Size, High Power Density

Sa kabila ng mababang profile nito, ang serye ng EDR ay naghahatid ng hanggang 800 W na output power, na ginagawa itong mainam na pagpipilian para sa mga application kung saan limitado ang espasyo ng PCB ngunit kailangan ng mataas na power --- tulad ng mga LED driver, pang-industriyang power supply, at onboard charger.

Kalidad at Pagsunod

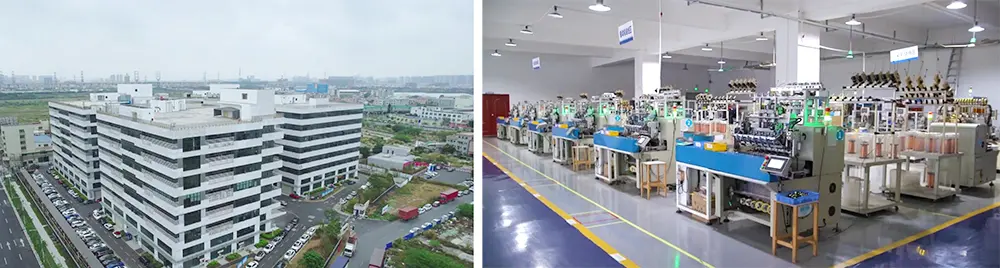

Gumagawa ang Guangdong Haoer Electronics Co., LTD ng mga transformer ng serye ng EDR sa ilalim ng full-process na sistema ng pamamahala ng kalidad mula IQC hanggang OQC. Ang bawat unit ay sumasailalim sa 100% electrical testing, kabilang ang inductance, leakage inductance, DCR, withstand voltage (Hi‑Pot), at insulation resistance. Ang mga pangunahing materyales ay masusubaybayan sa nangungunang mga supplier na may mga ulat sa RoHS at REACH na partikular sa batch. Ang mga produkto ay na-certify sa mga pamantayan ng UL, CE, at ISO9001, na may ganap na pagsunod sa mga internasyonal na kinakailangan sa kaligtasan para sa mga merkado sa pag-export.

Ang serye ng EDR ay nag-aalok ng maraming nalalaman, mataas na pagganap na solusyon para sa modernong mga hamon sa conversion ng kuryente --- mula sa mga ultra-thin na LED driver hanggang sa multi-output na pang-industriyang power supply. Sa mababang profile construction, mahusay na magnetic shielding, at kakayahang maghatid ng hanggang 800 W sa maliit na volume, ang mga transformer ng EDR ay nagbibigay ng maaasahang landas patungo sa mas maliit, mas malamig, at mas mahusay na mga sistema ng kuryente.
