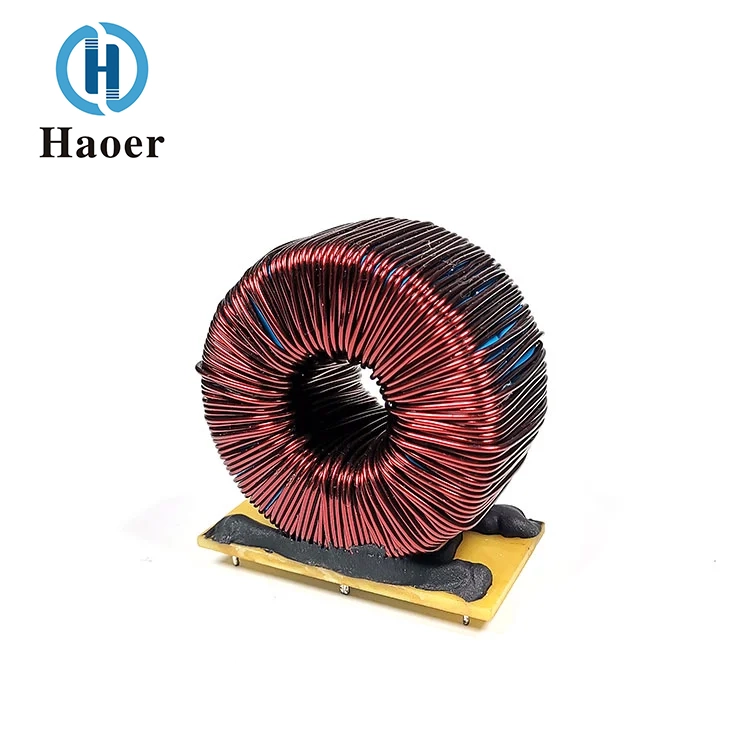

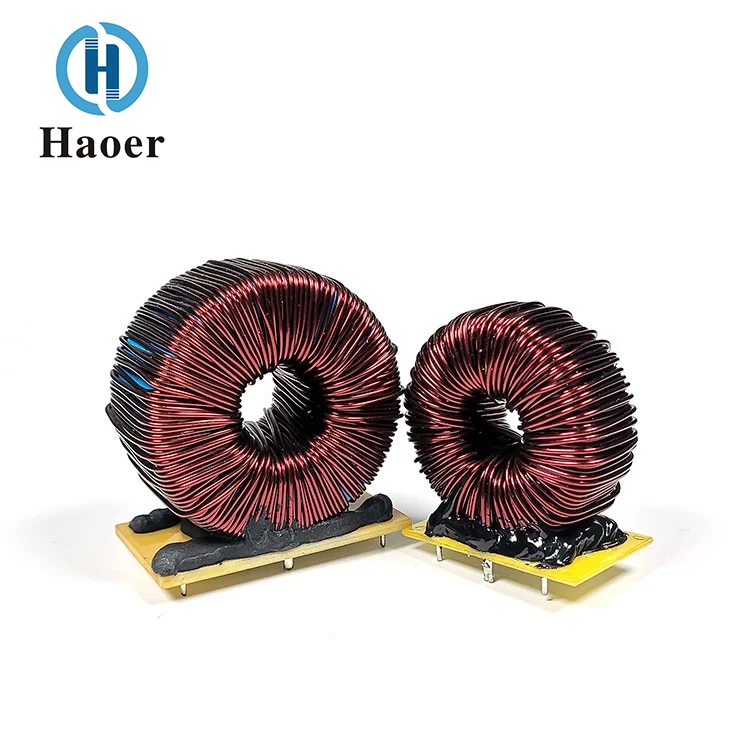

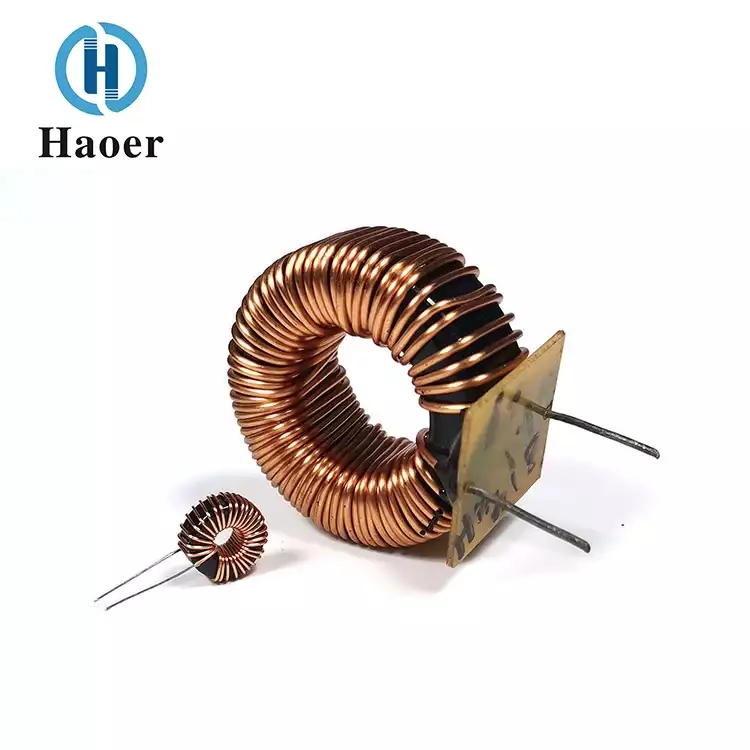

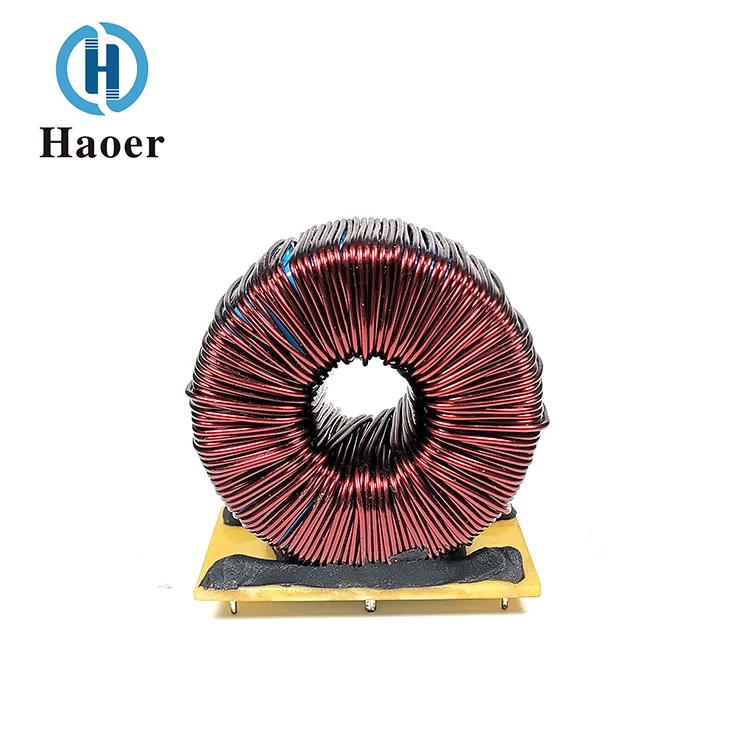

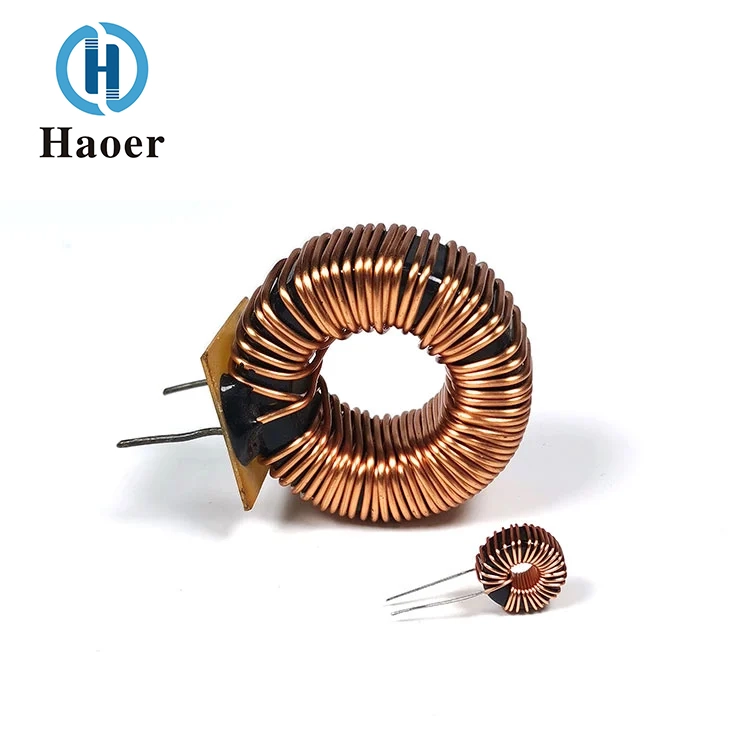

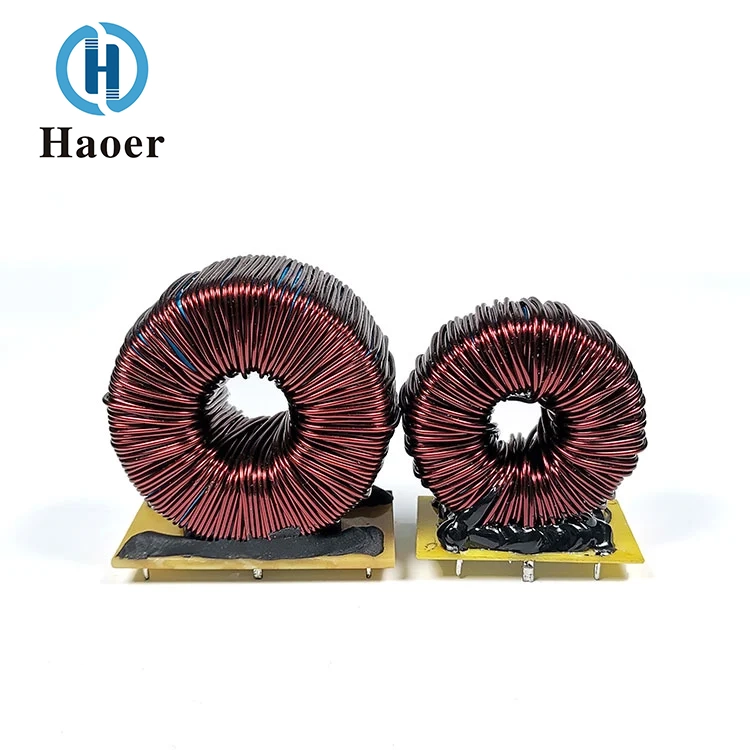

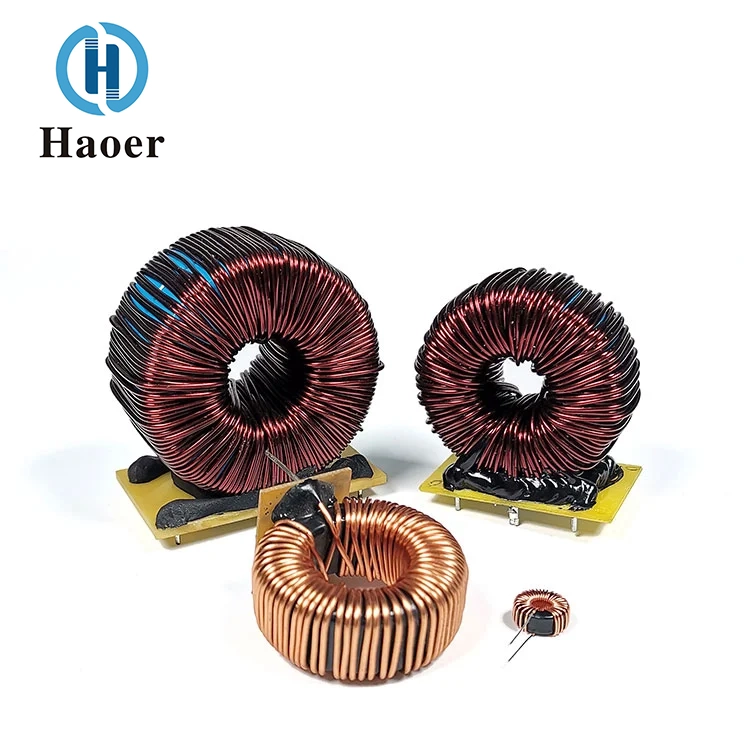

Iron-silicon-aluminum Magnetic Ring Coil Differential Inductor

1.Core Material‌: Haoer Electronics' high-quality China Iron-silicon-aluminum magnetic ring coil differential inductor na binubuo ng ‌iron-silicon-aluminum (Fe-Si-Al) alloy powder‌, na-optimize para sa high-temperature stability, low core loss, at mahusay na magnetic permeability sa high-frequency application‌.

2.Coil Construction‌: Precision-wound copper o aluminum wire na may insulated layers, tinitiyak ang kaunting eddy current losses at mahusay na pag-imbak ng enerhiya‌.

3. ‌Encapsulation‌: Matibay na epoxy resin o flame-retardant plastic casing (UL94 V-0 compliant) para sa mechanical durability, moisture resistance, at thermal resilience‌.

Mga detalye ng produkto

Mga Parameter

Iron-silicon-aluminum magnetic ring

Ang Iron-silicon-aluminum Magnetic Ring Coil Differential Inductor ay ginawa sa pamamagitan ng pagpindot at sintering iron-silicon-aluminum ternary soft magnetic alloy powder. Ito ang pangunahing tagapagdala ng pagganap ng bahagi. Pinagsasama ng iron-silicon-aluminum alloy ang mataas na saturation flux density ng iron powder core at ang mababang pagkawala ng mga katangian ng ferrite. Ang magnetic permeability nito ay stable at mababa ang temperature coefficient, tinitiyak ang stability ng inductance value sa loob ng malawak na temperatura at frequency range. Ang magnetic ring ay isang saradong istraktura, na maaaring i-maximize ang konsentrasyon ng magnetic field, bawasan ang magnetic leakage, at bawasan ang electromagnetic interference sa mga nakapaligid na bahagi.

Common-mode symmetrical winding

Gumagamit ito ng high-purity na walang oxygen na enameled copper wire. Ang paikot-ikot ay pare-pareho at makapal na sugat sa ibabaw ng magnetic ring, at ang dalawang dulo ng paikot-ikot ay dinadala sa mga simetriko na terminal ng koneksyon. Kapag ang kasalukuyang dumadaloy mula sa isang dulo at palabas mula sa kabilang dulo, ang isang closed magnetic circuit ay nabubuo sa loob ng magnetic ring, na nagpapakita ng mataas na impedance sa common-mode interference signals (ang parehong direksyon na ingay sa pagitan ng phase wire at neutral wire), at pagkakaroon ng napakaliit na impedance sa direct current o low-frequency current, na nakakamit ang function ng "pagpapayag sa direktang kasalukuyang-mode na dumaan, AC block". Ang diameter ng wire at ang bilang ng mga pagliko ay tiyak na idinisenyo ayon sa target na halaga ng inductance at ang kinakailangang kasalukuyang kinakailangan.

Walang nabubuong ingay kapag tumatakbo sa iba't ibang frequency; mahusay na kakayahan sa biasing ng DC na may mahusay na katatagan.

Napakalakas na anti-dc bias at mataas na kakayahan ng saturation

Ang saturation magnetic flux density ng iron-silicon-aluminum magnetic core ay maaaring umabot sa 1.05T, na mas mataas kaysa sa ordinaryong manganese-zinc ferrite. Mayroon itong mahusay na pagganap ng anti-dc bias. Sa ilalim ng kondisyon ng malalaking kasalukuyang direktang kasalukuyang pagpoproseso ng stacking, ang halaga ng inductance ay hindi bababa nang husto, na ginagawang angkop para sa mga sistema ng supply ng kuryente na may malaking kasalukuyang tulad ng mga charging piles at inverters.

Mga katangiang mababa ang pagkawala ng broadband

Iron-silicon-aluminum Magnetic Ring Coil Differential Inductor's working frequency range ay 8 kHz hanggang 1 MHz. Ang pagkawala ng core ay mababa, na epektibong binabawasan ang pagtaas ng temperatura ng mga bahagi at pagpapabuti ng kahusayan ng conversion ng enerhiya ng circuit.

Ang magnetic permeability ay may mahusay na katatagan ng temperatura.

Mababa ang magnetic permeability coefficient ng iron-silicon-aluminum magnetic core. Sa loob ng malawak na hanay ng temperatura na -40 ℃ hanggang + 125 ℃, ang rate ng pagkakaiba-iba ng halaga ng inductance ay mas mababa sa ± 10%, na ginagawa itong angkop para sa malupit na mga kapaligiran sa temperatura tulad ng pang-industriya na grado at automotive-grade.

Mababang magnetic leakage, mahusay na electromagnetic compatibility

Ang saradong istraktura ng magnetic ring ay makabuluhang binabawasan ang radiation ng magnetic field. Kung ikukumpara sa open-shaped na I-beam inductor, nagdudulot ito ng mas kaunting interference sa mga nakapaligid na sensitibong bahagi at hindi nangangailangan ng karagdagang mga shielding cover, na nagpapasimple sa layout ng circuit.

Mataas na pagiging maaasahan at mahabang buhay ng serbisyo

Ang alloy magnetic core ay lumalaban sa vibration at corrosion. Ang paikot-ikot ay malapit na isinama sa magnetic core, nang walang anumang panganib na lumuwag. Maaari itong gumana nang matatag sa mahabang panahon sa mga kapaligiran na may mataas na vibration at mataas na kahalumigmigan.

Pagtutukoy

Ang panlabas na diameter ay mula 6mm hanggang 60mm.

Aplikasyon

AC inductors, output inductors, line filters, power factor correction circuits, atbp.

Lakas ng kumpanya

Ang Guangdong Haoer Electronics Co., Ltd., na itinatag noong 2008, ay isang nangungunang tagagawa ng mga magnetic component kabilang ang mga high-frequency na transformer, filter, at inductors. Ang aming mga produkto ay nagsisilbi sa isang malawak na hanay ng mga industriya tulad ng ilaw, mga kasangkapan sa bahay, photovoltaics, UPS, automotive electronics, at kagamitan sa komunikasyon.

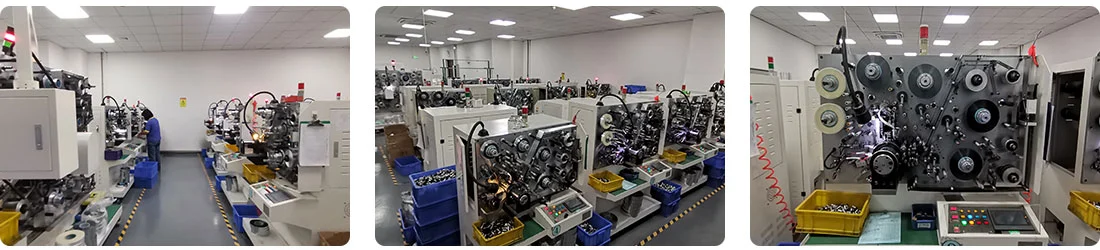

Sa maraming production base sa Foshan, Guangdong, at isang workforce na mahigit sa 1, 000 empleyado, ginagamit namin ang ganap na automated na mga linya ng produksyon at advanced na mga instrumento sa pagsubok upang makamit ang taunang output na lampas sa 100 milyong unit. Ang kumpanya ay may hawak na mga sertipikasyon ng CQC, UL, ISO 9000, at TS 16949, na binibigyang-diin ang aming pangako sa kalidad at kaligtasan.

Hinimok ng isang bihasang koponan at ginagabayan ng inobasyon, kahusayan sa kalidad, at pakikipagtulungang nakatuon sa customer, nakatuon ang Haoer sa paghahatid ng higit na halaga at pagpapaunlad ng kapwa paglago kasama ang mga kasosyo sa buong mundo.

Sertipiko

INDUCTOR PRODUCTION PROCESS

1.Winding

2.Assembly Automation.

3.Komprehensibong Pagsusulit

4.Imbakan ng Produkto
