Ang Tungkulin ng Mga Filter ng Common Mode Choke

Sa disenyo at pagmamanupaktura ng mga modernong elektronikong device, nakatagpo ka na ba ng mga sitwasyon kung saan ang mga kagamitan ay biglang nag-freeze sa panahon ng pagsubok, ang paghahatid ng data ay nakakaranas ng madalas na mga error, o ang mga kagamitan sa audio ay naglalabas ng nakakainis na "buzzing" na tunog? Ang mga mukhang nakakalito na problemang ito ay kadalasang nauugnay sa isang hindi nakikitang banta: electromagnetic interference (EMI).

Upang labanan ang EMI, isang bahagi ang gumaganap bilang isang "gatekeeper" -- ang karaniwang mode na choke filter. Tutulungan ka ng artikulong ito na maunawaan ang mga function ng pangunahing bahaging ito at magbahagi ng mga praktikal na insight.

Ano ang Common Mode Choke?

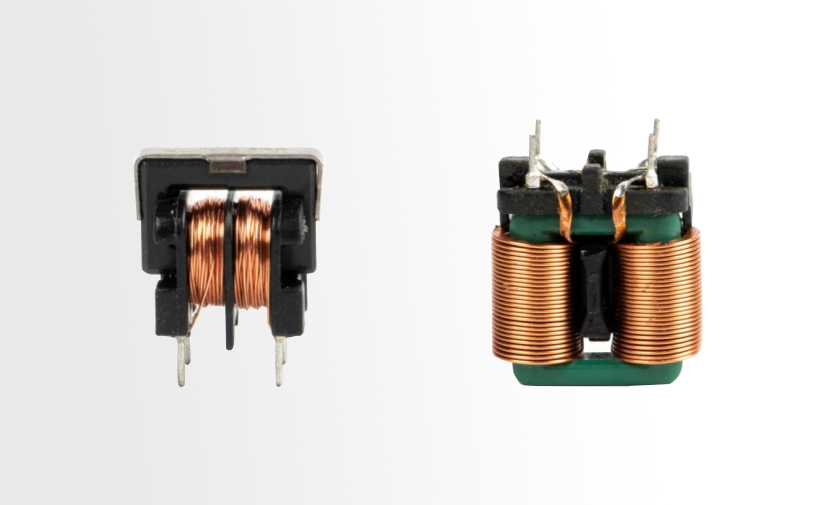

Ang isang karaniwang mode choke ay may medyo simpleng istraktura: dalawang paikot-ikot na may magkasalungat na direksyon at ang parehong bilang ng mga pagliko ay nasugatan sa isang saradong magnetic core. Sa esensya, ito ay gumaganap bilang isang checkpoint partikular para sa "masamang signal" sa circuit.

1. Common Mode vs. Differential Mode -- Pag-unawa sa Mga Target ng Filter

Upang maunawaan ang papel ng isang karaniwang mode choke, kailangan muna nating makilala ang dalawang uri ng ingay sa isang circuit:

● Differential mode interference -- Umiiral sa pagitan ng dalawang linya ng signal (hal., live at neutral ng isang power supply). Ang mga agos ng ingay ay dumadaloy sa magkasalungat na direksyon at kadalasang sanhi ng internal circuit ripple.
● Common mode interference -- Lumalabas sa parehong linya na may kaugnayan sa ground. Ang mga agos ng ingay ay dumadaloy sa parehong direksyon at kadalasang sanhi ng panlabas na electromagnetic radiation o mga isyu sa grounding loop.

Kung ihahambing natin ang isang circuit sa isang highway, ang interference sa differential mode ay parang isang kotse na nagmamaneho sa maling paraan -- medyo madaling hawakan. Gayunpaman, ang karaniwang interference sa mode ay parang ang buong kalsada na nagvibrate -- mas nakakasira ito.

Prinsipyo ng Pagpapatakbo ng Common Mode Choke

Ang magic ay nakasalalay sa magnetic flux cancellation at reinforcement.

1. Transparent sa mga nais na signal (differential mode current): Kapag ang normal na kasalukuyang dumadaloy sa dalawang paikot-ikot (isa papasok, isa palabas), ang mga magnetic flux na nabuo sa core ay magkatapat at magkakansela. Kaya, ang choke ay nagpapakita ng napakababang impedance sa mga normal na signal, na dumadaan nang may kaunting pagpapalambing.
2. Lubos na hinaharangan ang interference (common mode current): Kapag lumitaw ang common mode noise, ang mga alon sa parehong windings ay dumadaloy sa parehong direksyon, na gumagawa ng mga flux na dumadaloy din sa parehong direksyon. Nagdaragdag ang mga flux, na nagiging sanhi ng pagtaas ng inductance. Ang choke pagkatapos ay nagpapakita ng napakataas na impedance sa ingay, na epektibong sumisipsip o humaharang dito.

Bakit Kailangang-kailangan ang Common Mode Chokes sa Electronics?

Sa digital na panahon ngayon, mula sa USB communication at HDMI high-definition transmission hanggang CAN bus automotive electronics, ang common mode chokes ay mahalaga kung saan man may mga high-speed signal. Ang kanilang mga tiyak na tungkulin ay kinabibilangan ng:

1. Pagpapabuti ng kalidad ng signal -- Sa mga interface tulad ng USB, Type‑C, at HDMI, epektibo nilang sinasala ang high-frequency common mode noise, tinitiyak ang integridad ng data at binabawasan ang mga rate ng error.
2. Pagpigil sa radiation ng EMC -- Pagtulong sa mga produkto na makapasa sa mga pagsubok sa EMC (electromagnetic compatibility). Maraming produkto ang nabigo sa radiated emission test sa panahon ng certification, at ang pagdaragdag ng angkop na common mode choke ay kadalasang nalulutas ang problema.
3. Pagprotekta sa mga circuit -- Pinipigilan ang panlabas na electrostatic discharge o high-frequency na ingay na makapasok sa kagamitan at makapinsala sa mga chips o magdulot ng mga pag-crash ng system.

Guangdong Haoer Electronics Co., Ltd. hindi lamang nagbibigay ng mga karaniwang bahagi ng inductor ngunit nakatuon din sa pag-aalok ng kumpletong mga solusyon sa EMC. Kung nahaharap ka sa mga isyu sa interference ng kagamitan, hindi sapat na pag-filter, o mga hadlang sa espasyo, mangyaring makipag-ugnayan sa amin para sa mga custom na sample at teknikal na suporta.
