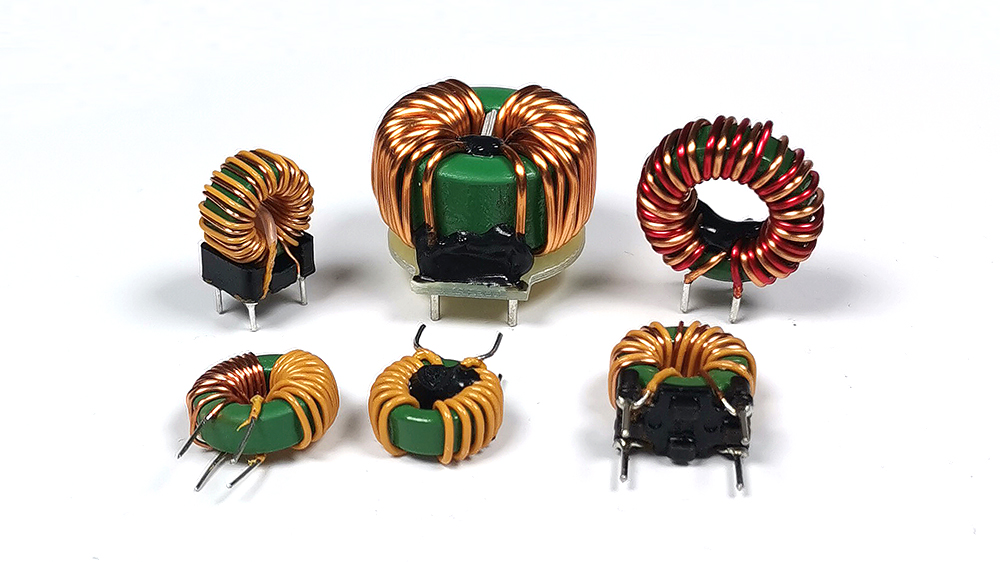

High-Power Toroidal Inductors: Piliin Kung Ano ang Nababagay, Hindi Kung Ano ang Mas Mahal

Sa industriya ng power electronics ngayon --- na may mga uso tungo sa mas mataas na density ng kuryente at miniaturization --- ang tamang pagpili ng magnetic component ay direktang nakakaapekto sa kahusayan at pagtaas ng temperatura. Maraming mga mamimili ang nagkakamali na naniniwala na ang mas mataas na presyo ay nangangahulugan ng mas mahusay na pagganap. Tinatalakay ng artikulong ito kung paano pumilihigh-power toroidal inductorsat hanapin ang tamang balanse sa pagitan ng pagganap at gastos.

Hakbang 1: Unawain ang Mga Tunay na Kinakailangan sa Likod ng Mga Parameter

High-power toroidal inductorsay ginagamit sa mga PV inverter, energy storage converter, high-power SMPS, at EV charger. Dapat nilang hawakan ang sampu hanggang daan-daang amperes ng DC bias habang pinapanatili ang mga stable na katangian sa mataas na switching frequency.

Madalas nalilito ang dalawang parameter:

● Saturation current (Isat) -- Isinasaad kung gaano karaming inductance ang nananatili sa ilalim ng kasalukuyang mga spike. Kapag nabusog ang core, bumababa nang husto ang inductance, nawawala ang ripple suppression at posibleng mag-trigger ng proteksyon sa circuit. Ang pagsasanay sa engineering sa pangkalahatan ay nagbibigay-daan sa isang 20--30% na pagbaba ng inductance sa peak current.
● Temperature rise current (Irms) -- Nauugnay sa pagbuo ng init. Ang pagkawala ng tanso (I² × DCR) at pagkawala ng core ay ang pangunahing pinagmumulan ng init. Ang sobrang pagtaas ng temperatura ay nagpapaikli sa buhay ng inductor at nakakaapekto sa mga nakapaligid na bahagi.

Tip: Magbigay ng mga aktwal na kasalukuyang waveform sa halip na mga power rating lang para mapahusay ang tagumpay sa pagpili ng first-pass.

Hakbang 2: Piliin ang Tamang Pangunahing Materyal

Tinutukoy ng pangunahing materyal ang mga limitasyon sa pagganap. Mga karaniwang opsyon para sa mataas na kapangyarihan:

● Sendust (Fe-Si-Al) -- Tamang-tama para sa high-power na pag-imbak ng enerhiya. Ang distributed air gap nito ay nagbibigay ng mahusay na kakayahan sa bias ng DC. Ang malapit sa zero na magnetostriction ay nag-aalis ng naririnig na ingay. Mabuti para sa mga power supply ng server at kagamitang pang-industriya.
● Ferrite -- Mababang pagkawala ng high-frequency at mas mababang gastos, ngunit nagpapakita ito ng matitigas na saturation at mahinang pag-iimbak ng enerhiya. Nangangailangan ito ng gapping sa mga high-power na application, na nagpapataas ng pagiging kumplikado ng proseso at pagbabago ng leakage.
● Iron powder -- Mas mababang halaga, angkop para sa hindi kritikal na pagsala o mas kaunting space-constrained, low-frequency na mga application.

Hindi lahat ng circuit ay nangangailangan ng mamahaling Sendust. Pumili batay sa aktwal na mga kinakailangan.

Hakbang 3: Bigyang-pansin ang Mga Detalye ng Winding at Assembly

Ang mga high-power inductors ay gumagamit ng makapal na magnet wire o Litz wire. Ang paikot-ikot na pagkakapareho ay nakakaapekto sa parasitic capacitance at Q factor.

Mahalaga rin ang mekanikal na pag-mount. Ang mga hindi naayos na toroids ay maaaring masira sa pagkakabukod sa ilalim ng vibration, na magdulot ng mga short circuit. Kasama sa mga opsyon sa proteksiyon ang mga base plate, heat-shrink tubing, o epoxy potting.

Konklusyon

Pagpilihigh-power toroidal inductorsay tungkol sa tumpak na pagtutugma ng mga teknikal na parameter. Ang isang mahusay na supplier ay hindi lamang nagbibigay ng mga kwalipikadong produkto kundi pati na rin sa upfront design-in na suporta. Piliin kung ano ang akma sa iyong aplikasyon --- hindi kinakailangan kung ano ang pinakamamahal.
