Ang China PQ Inverter Power Supply High-Frequency Transformer na ibinigay ng tagagawa ng Haoer ay sumusuporta sa malawak na hanay ng frequency na 20kHz hanggang 500kHz. Ang kapangyarihan ng output ay maaaring madaling i-configure sa loob ng saklaw na 15W hanggang 1000W, at mayroon itong malakas na kakayahang umangkop. Ang saklaw ng operating temperatura nito ay -40 ℃ hanggang +125 ℃, na angkop para sa malupit na mataas at mababang temperatura na kapaligiran; ang temperatura ng imbakan ay -25 ℃ hanggang 85 ℃, at maaari itong maimbak nang mahabang panahon sa ilalim ng isang relatibong hanay ng halumigmig na 30% hanggang 95%, na nagpapakita ng magandang kapaligirang katatagan.
Mga Tampok: Napakahusay na pagganap ng magnetic shielding, compact na istraktura, mataas na kapangyarihan, mataas na kahusayan, mababang magnetic leakage, malakas na kakayahan sa anti-interference, atbp.
PQ2016/ PQ2020/ PQ2620/PQ2625 /PQ3225 /PG3230 /PQ3535 /PQ4040 /PQ5050
| 1. Dalas ng pagpapatakbo: | 20 kHz - 500 kHz |
| 2. Output power: | 15 hanggang 1000 W |
| 3. Operating temperature: | -40°C hanggang +125°C |
| 4. Temperatura ng imbakan: | -25°C hanggang +85°C |
| 5. Halumigmig sa imbakan: | 30% - 95% |

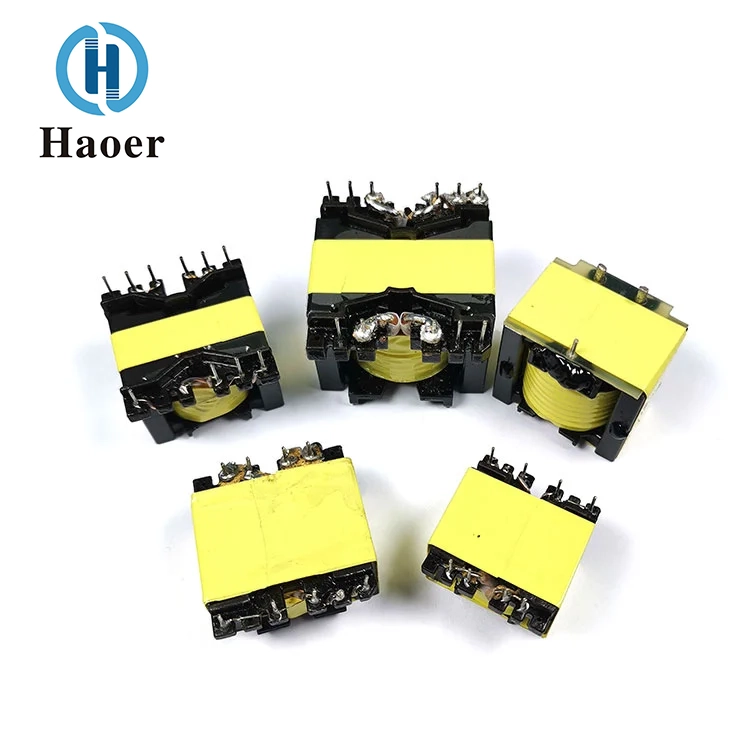

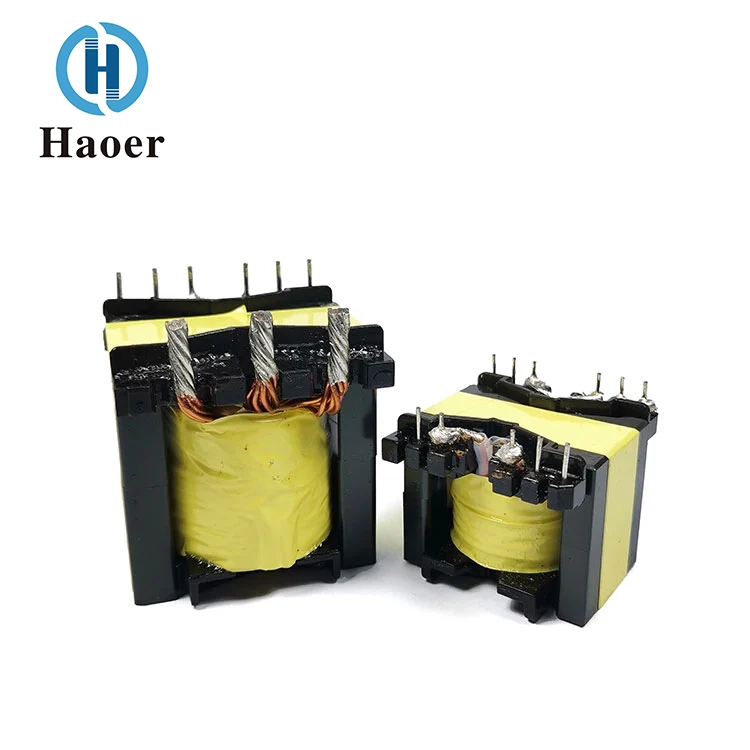

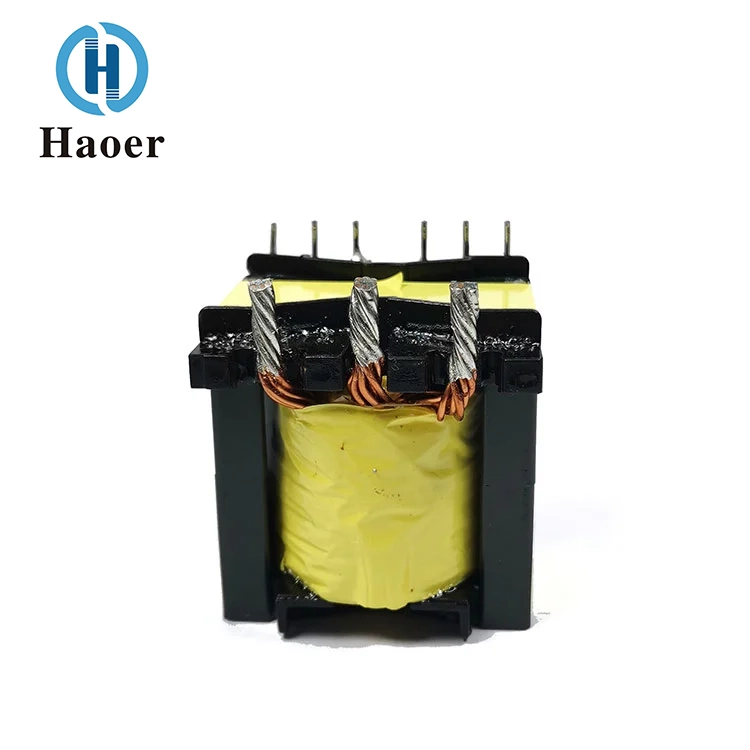

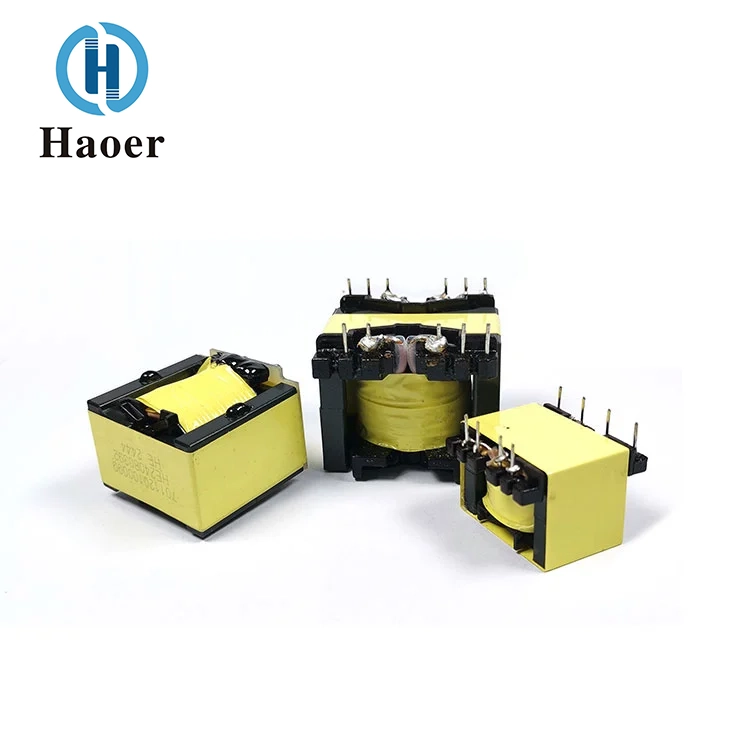

Ang PQ Inverter Power Supply High-Frequency Transformer ay isang magnetic component na partikular na idinisenyo para sa high-frequency power conversion circuits (na may working frequency na higit sa 20kHz). Gumagamit ito ng mga high-frequency na alternating magnetic field upang makamit ang pagbabago ng boltahe, paghahatid ng enerhiya, at paghihiwalay ng circuit. Ito ay isang pangunahing bahagi sa mga modernong power electronic device tulad ng mga switching power supply, inverters, at bagong energy converter.
Kung ikukumpara sa mga tradisyunal na power-frequency na mga transformer, ang mga high-frequency na mga transformer ay may mga sumusunod na kapansin-pansing mga tampok at pakinabang:
Mataas na kahusayan at maliit na sukat: Ayon sa prinsipyo ng electromagnetic induction, mas mataas ang dalas ng pagtatrabaho, mas maliit ang cross-sectional area ng magnetic core at ang bilang ng mga pagliko ng coil na kinakailangan upang ilipat ang parehong kapangyarihan. Samakatuwid, sa ilalim ng parehong mga kondisyon ng kuryente, ang dami at bigat ng mga high-frequency na mga transformer ay maaaring higit sa isang order ng magnitude na mas maliit kaysa sa mga transformer ng dalas ng kuryente, na nakakamit ang miniaturization at lightweighting ng mga kagamitan sa supply ng kuryente.
Natitirang pagganap: Ang disenyo ng mataas na dalas ay epektibong binabawasan ang pagkawala ng hysteresis ng mga magnetic na materyales at ang pagkawala ng kasalukuyang pagkawala ng mga coil. Pinagsama sa mga low-loss magnetic core na materyales (gaya ng ferrite, amorphous, at nanocrystalline) at twisted multi-strand wires tulad ng Litz wires, ang pangkalahatang kahusayan sa conversion ng enerhiya ay napakataas.
Malawak na hanay ng temperatura ng pagpapatakbo: Ang disenyo ng High-Frequency Transformer ng PQ Inverter Power Supply ay may kakayahang umangkop sa malupit na kapaligiran. Halimbawa, maaari itong gumana sa loob ng saklaw ng temperatura na -40 ℃ hanggang +125 ℃, na tinitiyak ang matatag na operasyon sa ilalim ng matinding mataas at mababang temperatura.
Malawak na application compatibility: Malawak ang operating frequency range nito (halimbawa, mula 20kHz hanggang 500kHz), at ang output power ay sumasaklaw mula 15W hanggang 1000W at mas mataas pa, na nagbibigay-daan sa flexible na kasiyahan ng mga kinakailangan ng iba't ibang topologies (gaya ng forward, reverse, LLC resonant) at power level.
Mga DC-DC converter, LED driving power supply, inverter power supply, UPS power supply
| BAHAGI BLG. | MGA TERMINAL PIN | Mga sukat sa mm(pulgada) | ||||||
| A | B | C±0.5 | D±0.5 | E | E1 | F | ||
| PQ2016 | 14 | 18.5 | 23.2 | 20.3 | 4 | 5 | 3.8 | 23.1 |
| PQ2020 | 14 | 22.3 | 23 | 20.3 | 4 | 5 | 3.8 | 23 |
| PQ2620 | 12 | 20 | 29.3 | 25.4 | 4 | 7.7 | 3.8 | 26.6 |
| PQ2625 | 12 | 28.5 | 29.6 | 25.5 | 4 | 7.62 | 3.8 | 27 |
| PQ3220 | 12 | 23.5 | 34.4 | 30.7 | 4 | 7.62 | 5.08 | 32.4 |
| PQ3230 | 12 | 33.5 | 34.2 | 30.7 | 4 | 7.52 | 5.08 | 32.3 |
| PQ3535 | 12 | 37.5 | 39.1 | 35.6 | 5 | 10.16 | 5.08 | 35 |
| PQ4040 | 12 | 41.5 | 42 | 38 | 5 | 15 | 5 | 40 |
Ang Guangdong Haoer Electronics Co., Ltd. ay itinatag noong 2008. Kami ay isang propesyonal na tagagawa na nag-specialize sa mga high-frequency na mga transformer, mga filtering device, inductors, at iba pang magnetic component. Ang aming mga produkto ay malawakang ginagamit sa pag-iilaw, mga gamit sa bahay, photovoltaics, UPS system, automotive electronics, network communication equipment, computer peripheral, at iba't ibang switching power supply.

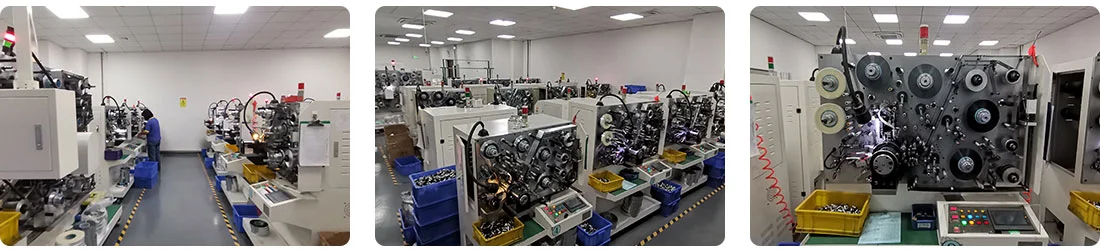

Pagkatapos ng mga taon ng pag-unlad, ganap na ipinakilala ng kumpanya ang automated production equipment at iba't ibang mga high-precision testing instruments. Sa maraming production base sa Foshan, Guangdong, at workforce na mahigit 1,000 empleyado, ang aming taunang kapasidad sa produksyon para sa mga transformer, filter, at inductors ay lumampas sa 100 milyong unit.
Naka-back sa pamamagitan ng isang karanasan at dynamic na koponan, ang kumpanya ay nakakuha ng CQC, UL, ISO 9000, at TS 16949 na mga sertipikasyon sa kaligtasan at kalidad ng system. Ang pagsunod sa mga prinsipyo ng teknolohikal na inobasyon, kalidad una, serbisyo supremacy, at win-win kooperasyon, Haoer ay nakatuon sa lumalakas at nagsusumikap para sa kahusayan.
Nag-aalok kami ng mabilis na tugon na 7×24 na oras na serbisyo sa customer at panghabambuhay na teknikal na suporta. Pinapanatili namin ang mga file ng produkto para sa buong pagsubaybay, nagsasagawa ng mga regular na proactive na pag-follow-up, at may ekspertong team na magbibigay ng tuluy-tuloy na teknikal na tulong sa iyo. Nangangako kami sa mga transparent na warranty at pangmatagalang garantiya ng supply, at nakatuon kami sa pagtatatag ng pangmatagalan at kapwa kapaki-pakinabang na pakikipagsosyo sa iyo sa pamamagitan ng mga maaasahang serbisyo.
