A System Switching Module Capacitorgumaganap ng mahalagang papel sa conversion ng kuryente sa pamamagitan ng pamamahala ng elektrikal na enerhiya sa loob ng mga switching circuit, pagbabawas ng mga pagbabago sa boltahe, at pagsuporta sa matatag na operasyon sa ilalim ng pagbabago ng mga karga. Habang lalong nagiging mahalaga ang pagpapalit ng mga power supply sa mga photovoltaic inverter, mga sistema ng pag-iimbak ng enerhiya, kagamitan sa pag-charge ng mga de-koryenteng sasakyan, at mga sistema ng kontrol sa industriya, ang pagpili ng kapasitor ay naging isang mahalagang pagsasaalang-alang sa kahusayan ng kuryente at disenyo ng circuit.
Ang pagpapalit ng mga power supply ay kinokontrol ang output ng kuryente sa pamamagitan ng mabilis na pag-on at off ng mga semiconductor device. Ang prosesong ito ay nagbibigay-daan sa mahusay na conversion ng enerhiya, ngunit gumagawa din ito ng boltahe at kasalukuyang ripple na dapat pangasiwaan ng nakapaligid na circuit.
Ang mga capacitor ay nag-iimbak at naglalabas ng elektrikal na enerhiya sa panahon ng mga switching cycle, na tumutulong sa pag-stabilize ng DC boltahe, pag-filter ng mga hindi gustong mga bahagi ng kuryente, at pagbabawas ng mga pagbabago-bago sa buong power stage. Ang kanilang pagganap ay nakakaimpluwensya sa ripple voltage, lumilipas na tugon, electromagnetic interference, at ang mga kondisyon ng pagpapatakbo ng iba pang mga electronic na bahagi.
Ang kontribusyon ng isang kapasitor ay depende sa posisyon nito sa loob ng circuit. Tumutulong ang mga input capacitor na pamahalaan ang mga variation ng boltahe sa yugto ng kuryente, habang pinapakinis ng mga output capacitor ang na-convert na boltahe na inihatid sa load. Ang mga capacitor na ginagamit sa mga resonant o snubber circuit ay gumaganap ng iba't ibang function, kabilang ang pagsuporta sa mga switching transition at pagkontrol sa pag-uugali ng circuit.
Ang pagpili ng kapasitor ay nagsasangkot ng higit sa nominal na kapasidad at na-rate na boltahe. Ang katumbas na series resistance (ESR), equivalent series inductance (ESL), dielectric loss, ripple current capability, at operating temperature ay maaaring makaimpluwensya lahat sa performance.
Ang ESR ay nag-aambag sa resistive na pagkalugi kapag ang ripple current ay dumadaan sa isang kapasitor. Para sa isang pinasimple na resistive na modelo, ang nauugnay na pagkawala ng kuryente ay maaaring ipahayag bilang P = I² × ESR, kung saan kinakatawan ko ang epektibong ripple current. Maaaring bawasan ng mababang ESR ang bahaging ito ng pagkawala, bagama't ang aktwal na pagganap ay nakadepende rin sa dalas, temperatura, konstruksyon, at mga kondisyon ng circuit.
Naaapektuhan ng ESL ang high-frequency impedance at lumilipas na pag-uugali, habang ang mga katangian ng dielectric ay nakakaimpluwensya sa pagkawala ng enerhiya sa panahon ng paulit-ulit na pag-charge at paglabas ng mga cycle. Naaapektuhan din ng temperatura at electrical stress ang buhay ng serbisyo. Ang pagpili ng mga angkop na katangian para sa dalas ng pagpapatakbo at kasalukuyang profile ay maaaring makatulong sa balanse ng kahusayan ng conversion, thermal performance, at pangmatagalang katatagan.
A System Switching Module Capacitormaaaring magsilbi ng iba't ibang mga function depende sa topology ng kapangyarihan at posisyon ng circuit. Sa LLC resonant converter, ang mga capacitor ay bahagi ng resonant network kasama ng mga inductive na elemento. Ang kanilang mga de-koryenteng katangian ay nakakaimpluwensya sa resonant frequency at sa mga kondisyon kung saan lumilipat ang enerhiya sa pamamagitan ng converter.
Sa mga phase-shifted full-bridge (PSFB) converter, maaaring suportahan ng mga capacitor ang input filtering, output smoothing, o iba pang mga function ng circuit. Ang kinakailangang kapasidad, rating ng boltahe, kakayahang kasalukuyang ripple, at mga katangian ng dielectric ay nag-iiba ayon sa nilalayon na papel.
Para sa photovoltaic at energy storage inverters, ang mga DC-link capacitor ay tumutulong na patatagin ang intermediate DC bus sa pagitan ng mga yugto ng conversion. Sa EV charging equipment at communication base station power supply, sinusuportahan ng mga capacitor ang pag-filter at pansamantalang pamamahala sa ilalim ng iba't ibang operating load. Gumagamit din ang mga Industrial control system ng mga capacitor upang mapanatili ang angkop na mga kondisyong elektrikal sa conversion ng kuryente at mga control circuit.
Ang pagganap ng elektrikal ay nakasalalay sa mga katangian ng materyal, pagbuo ng bahagi, pagkakapare-pareho ng pagmamanupaktura, at mga proseso ng inspeksyon. Ang paggawa ng film capacitor ay maaaring may kasamang film winding, end-surface metallization, encapsulation, pagmamarka, at electrical testing. Ang bawat yugto ay nag-aambag sa mga katangiang pisikal at elektrikal ng natapos na bahagi.

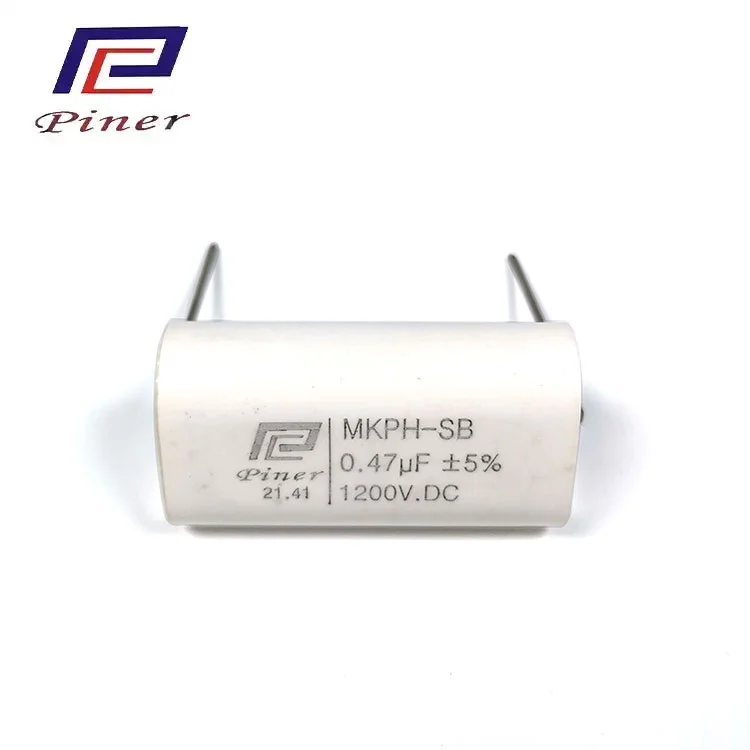

Guangdong Haoer Electronics Co., Ltd. at ang kapatid nitong kumpanya, ang Foshan Pin'er Electronics Co., Ltd., ay nagpapatakbo sa mga kaugnay na larangan ng electronic component. Nakatuon ang Haoer sa mga high-frequency na transformer, filter, at inductors, habang ang Pin'er ay dalubhasa sa mga film capacitor at industrial capacitor. Kasama sa kanilang dokumentadong kagamitan sa pagmamanupaktura ang mga metallization machine, epoxy resin mixing at potting equipment, laser marking system, at capacitor tester.
Maaaring masuri ng elektrikal na inspeksyon ang kapasidad, makatiis ng boltahe, pagkakabukod, at mga katangian ng pagkawala. Ang papasok na materyal na inspeksyon at papalabas na inspeksyon ng produkto ay bahagi rin ng dokumentadong proseso ng pagkontrol sa kalidad. Ang mga hakbang na ito ay may kaugnayan sa pagpapanatili ng pare-pareho sa pagmamanupaktura, lalo na para sa mga bahagi na ginagamit sa hinihingi ang mga aplikasyon ng conversion ng kuryente.
Ang pagpapabuti ng kahusayan ng kuryente ay nangangailangan ng coordinated na disenyo sa buong kumpletong circuit ng conversion. Karaniwang sinusuri ng mga inhinyero ang dalas ng paglipat, profile ng pag-load, kasalukuyang ripple, mga kondisyon ng thermal, pagkakalagay ng bahagi, at mga katangiang elektrikal ng magkakaugnay na mga bahagi. Ang pagtaas ng kapasidad lamang ay hindi kinakailangang mapabuti ang kahusayan, dahil ang laki, pagkalugi, lumilipas na tugon, at katatagan ng circuit ay dapat isaalang-alang nang magkasama.
Samakatuwid, ang isang System Switching Module Capacitor ay dapat na masuri ayon sa partikular na electrical function nito sa halip na bilang isang nakahiwalay na bahagi. Sa mga system na gumagamit ng LLC o PSFB na mga topologies, ang pagpili ng capacitor at circuit simulation ay maaaring makatulong sa pag-assess ng resonant behavior, electrical stress, at inaasahang operating condition bago ang prototype validation.
Habang patuloy na nagsisilbi ang power electronics ng renewable energy, transportasyon, telekomunikasyon, at industrial automation, nananatiling malapit na konektado ang disenyo ng capacitor sa performance ng conversion ng enerhiya. Ang pag-unawa sa pakikipag-ugnayan sa pagitan ng mga dielectric na materyales, mga de-koryenteng parameter, circuit topology, at mga kondisyon sa pagpapatakbo ay nagbibigay ng praktikal na batayan para sa pagsusuri kung paano ang isangSystem Switching Module Capacitornag-aambag sa kahusayan ng kuryente.
