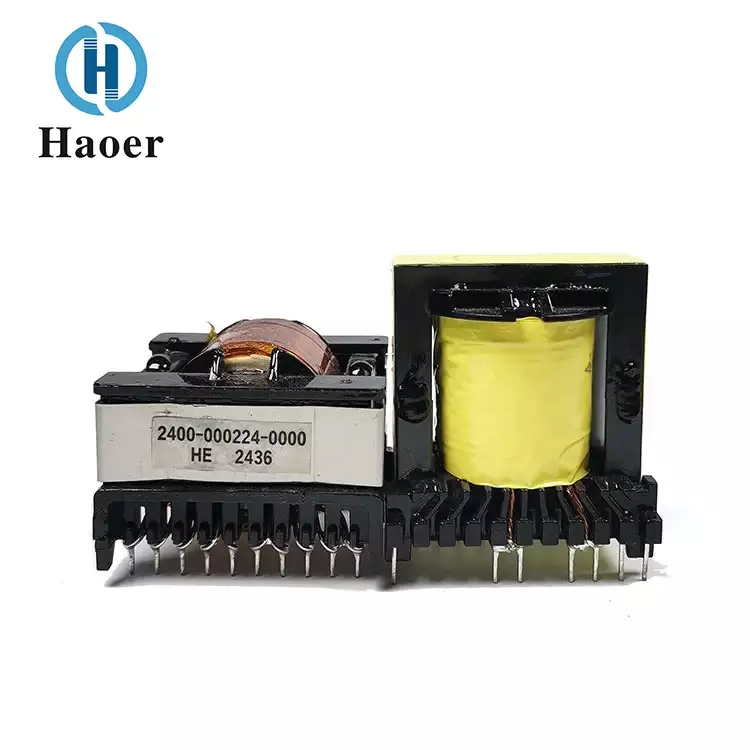

AngETD Ferrite Core High-Frequency Transformergumaganap ng mahalagang papel sa modernong switching power supply (SMPS), renewable energy system, LED drivers, telecom power modules, at industrial automation equipment. Salamat sa na-optimize nitong core geometry, mababang core loss sa mataas na frequency, at mahusay na power density, ang mga ETD transformer ay naging isang ginustong magnetic solution sa mga industriya.
Sa komprehensibong gabay na ito, tinutuklasan namin kung ano ang nagpapahusay sa mga transformer ng ETD ferrite core, kung paano pumili ng tamang modelo ng ETD core (ETD29, ETD34, ETD39, atbp.), mga pagsasaalang-alang sa disenyo, mga paghahambing sa pagganap, pagpili ng materyal, paikot-ikot na istraktura, at kung bakit nagtatrabaho sa isang may karanasan na tagagawa tulad ngHaoerTinitiyak ang matatag at maaasahang pagganap ng transpormer.
AnETD ferrite core high-frequency transpormeray isang magnetic component na idinisenyo para sa operasyon sa mga high-frequency switching environment, karaniwang mula 20kHz hanggang ilang daang kHz. Ang pagtatalaga ng "ETD" ay tumutukoy sa isang partikular na ferrite core geometry na na-optimize para sa:
Ang mga ETD core ay karaniwang ginagamit sa:
Kung ikukumpara sa mga tradisyunal na EI core, ang mga ETD core ay nagbibigay ng pinahusay na magnetic symmetry at mas mataas na power density, na ginagawang mas angkop ang mga ito para sa mga compact electronic system.
Ang ETD ferrite core na disenyo ay nagtatampok ng bilog na gitnang binti at na-optimize na cross-sectional area, na nagpapababa ng flux concentration at nagpapaganda ng winding efficiency.
Sa mga high-frequency na application, ang pagliit ng core loss at copper loss ay kritikal. Ang mga ETD core ay partikular na idinisenyo upang bawasan ang mga pagkalugi na ito sa ilalim ng mabilis na mga kundisyon ng paglipat.
Ang mga soft ferrite na materyales na ginagamit sa mga ETD transformer ay nag-aalok ng mababang hysteresis loss at eddy current loss sa mataas na frequency.
Ang mataas na dalas ng pagpapatakbo ay nagbibigay-daan sa mas maliit na sukat ng core habang pinapanatili ang power output.
Binabawasan ng balanseng magnetic flux ang konsentrasyon ng init at pinapabuti ang pagiging maaasahan.
Ang na-optimize na pag-aayos ng paikot-ikot at simetriko na landas ng pagkilos ng bagay ay nagbabawas ng electromagnetic interference.
| Modelo | Saklaw ng Kapangyarihan | Karaniwang Aplikasyon | Mga kalamangan |
|---|---|---|---|
| ETD29 | 30W – 80W | Mga LED Driver, Maliit na SMPS | Compact at Cost-Effective |
| ETD34 | 80W – 150W | Kapangyarihang Pangkontrol sa Industriya | Balanseng Pagganap |
| ETD39 | 150W – 300W | Inverters, Telecom Power | Mas Mataas na Densidad ng Power |
Ang pagpili ng tamang modelo ng ETD ay nakasalalay sa dalas ng paglipat, kapangyarihan ng output, mga kinakailangan sa thermal, at mga limitasyon sa espasyo ng PCB.
Karaniwang ginagamit ng mga transformer ng ETDMn-Zn malambot na ferrite na materyales, na-optimize para sa mataas na permeability at mababang pagkawala ng core.
Ang pagpili ng tamang materyal na ferrite ay direktang nakakaapekto sa kahusayan ng transformer, pag-uugali ng EMI, at pangmatagalang pagiging maaasahan.
Ang mas mataas na dalas ay nagbibigay-daan sa mas maliit na sukat ng core ngunit pinapataas ang pagkawala ng paglipat. Ang isang balanseng dalas (karaniwang 50kHz–150kHz) ay karaniwan.
Ang wastong copper fill factor at disenyo ng bentilasyon ay pumipigil sa overheating at core saturation.
Bilang isang propesyonal na tagagawa ng magnetic component,Haoeray nagbibigay ng mga custom na ETD ferrite core high-frequency transformer na iniayon sa mga partikular na kinakailangan sa aplikasyon.
Nakatuon ang Haoer sa paghahatid ng matatag na performance, mababang rate ng depekto, at mahabang serbisyo ng mga magnetic solution para sa mga pandaigdigang customer.
Karaniwan sa pagitan ng 20kHz at 300kHz depende sa materyal at disenyo.
Ibase ang iyong pinili sa output power, thermal margin, at PCB space. Ang ETD34 ay sumusuporta sa mas mataas na power handling.
Oo. Ang ETD39 at mas mataas ay malawakang ginagamit sa inverter at high-power SMPS system.
Talagang. Maaaring i-customize ang turns ratio, insulation grade, output configuration, at mounting style.
Ang ETD ferrite core high-frequency transformer ay nag-aalok ng superyor na magnetic performance, compact na istraktura, thermal stability, at mataas na kahusayan—ginagawa itong kailangang-kailangan sa modernong electronic power system.
Kung ikaw ay nagdidisenyo ng mga LED driver, pang-industriyang control system, renewable energy inverters, o telecom power modules, ang pagpili ng tamang ETD transformer ay mahalaga para sa kahusayan at pagiging maaasahan.
Kung naghahanap ka ng maaasahang tagagawa na may malakas na kakayahan sa pagpapasadya at mahigpit na kontrol sa kalidad,Haoeray handang suportahan ang iyong proyekto. Para sa mga detalyadong detalye, konsultasyon sa disenyo, o maramihang mga katanungan, mangyaringmakipag-ugnayan sa aminngayon upang makakuha ng mga propesyonal na magnetic solution na iniayon sa iyong mga pangangailangan.
