Pagsusuri ng Application ng Film Capacitors sa Electromagnetic Heating Equipment

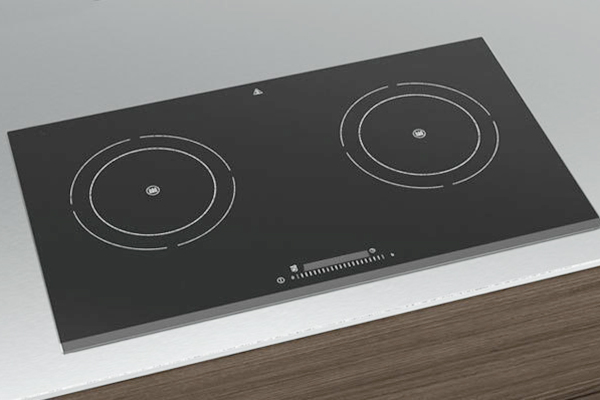

Ang teknolohiyang electromagnetic heating (IH) ay malawakang ginagamit sa mga gamit sa bahay at kagamitang pang-industriya, kabilang ang mga induction cooker, IH rice cooker, induction water heater, sealing machine, at industrial melting furnace. Kino-convert ng mga device na ito ang AC mains o DC power sa high-frequency na AC (1 kHz -- 1 MHz) sa pamamagitan ng half-bridge o full-bridge inverter circuit. Ang high-frequency current ay bumubuo ng isang alternating magnetic field, na nag-uudyok ng eddy currents sa mga metal na bagay, na gumagawa ng init.

Ang mga capacitor ng pelikula ay gumaganap ng isang kritikal na papel sa mga circuit ng IH, na nagsisilbi sa tatlong pangunahing pag-andar:

1. Input EMC Filtering (C1/C2)

Kasama ng common-mode chokes,mga capacitor ng pelikulabumuo ng mga Pi‑type na filter sa AC input. Pinipigilan ng mga ito ang electromagnetic interference na nabuo ng IGBT high-speed switching at pinoprotektahan ang kagamitan mula sa mga panlabas na pagkagambala sa grid. Ang C1 ay karaniwang gumagamit ng MKP‑X2 type capacitor (3 µF -- 10 µF, 275 VAC -- 300 VAC, Y‑connection), habang ang C2 ay gumagamit ng MKP metalized film capacitor (3 µF -- 10 µF, 450 VAC -- 500 VAC connection).

2. DC‑Link (C3)

Pagkatapos ng three-phase bridge rectification, gumagana ang C3 kasama ng isang inductor upang pakinisin ang pulsating DC sa stable DC para sa inverter stage. Ang pangunahing tungkulin nito ay suporta sa DC‑Link --- sumisipsip ng mga ripple current at harmonic na boltahe na nabuo sa pamamagitan ng paglipat ng IGBT, na pumipigil sa self-oscillation sa DC bus na maaaring makapinsala sa mga IGBT at paikliin ang buhay ng kagamitan.

3. High-Frequency Resonant Circuit

Ang resonant capacitor (karaniwang 0.1 µF -- 0.8 µF, na-rate hanggang 1600 V DC) ay bumubuo ng isang tank circuit na may induction coil, na nagtatatag ng high-frequency oscillating magnetic field na bumubuo ng init sa metal workpiece. Ang mga induction cooker ay karaniwang gumagana sa 20 kHz -- 40 kHz, na lumilikha ng mataas na dv/dt at malalaking pulsating na alon sa pamamagitan ng resonant capacitor.

Bakit Film Capacitors?

Ang metalized polypropylene film capacitors ay ginustong para sa mga IH application dahil sa:

● Mababang high‑frequency loss -- Ang mababang dissipation factor ay nagsisiguro ng kaunting internal heating.
● Mababang ESR at ESL -- Kritikal para sa pagdadala ng matataas na alon habang pinapaliit ang pagbuo ng init. Ang mga advanced na MKP capacitor ay maaaring makamit ang ESR sa ibaba 15 mΩ, na makabuluhang binabawasan ang panganib ng pagtaas ng temperatura.
● High dv/dt withstand capability -- Mahalaga para sa mga resonant circuit na napapailalim sa mabilis na pagbabago ng boltahe.
● Napakahusay na pag-aari na nakapagpapagaling sa sarili -- Ang naka-localize na dielectric breakdown ay umaalis nang walang sakuna na pagkabigo, na tinitiyak ang mahabang buhay ng serbisyo.
● Non‑polarized na disenyo -- Pinapasimple ang layout ng circuit at tinatanggap ang reverse boltahe nang walang pinsala.
● Compact size na may high power density -- Enables slim, integrated designs para sa modernong IH appliances.

Mga capacitor ng pelikulaay kailangang-kailangan na mga bahagi sa electromagnetic heating equipment, na nagpapagana ng maaasahang high-frequency na operasyon, mahusay na conversion ng enerhiya, at mahabang buhay ng serbisyo. Para sa mga OEM at power supply manufacturer, ang pagpili ng mga film capacitor na may naaangkop na mga detalye --- kabilang ang rating ng boltahe, kakayahan ng dv/dt, ESR, at thermal performance --- ay mahalaga upang matiyak ang pagiging maaasahan ng produkto at pagiging mapagkumpitensya sa merkado.
