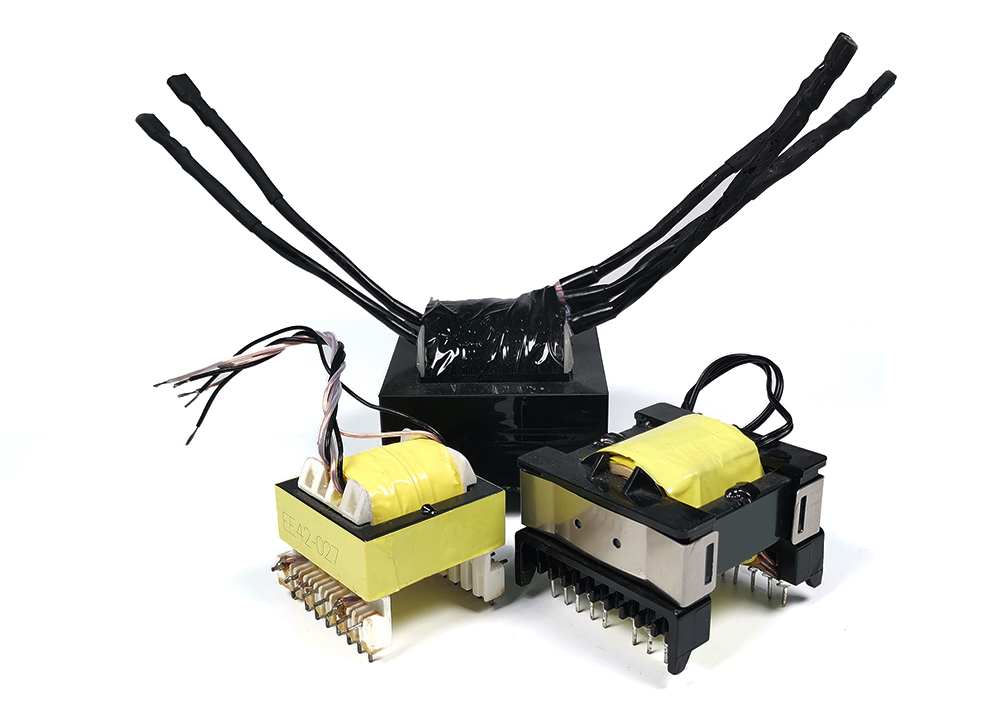

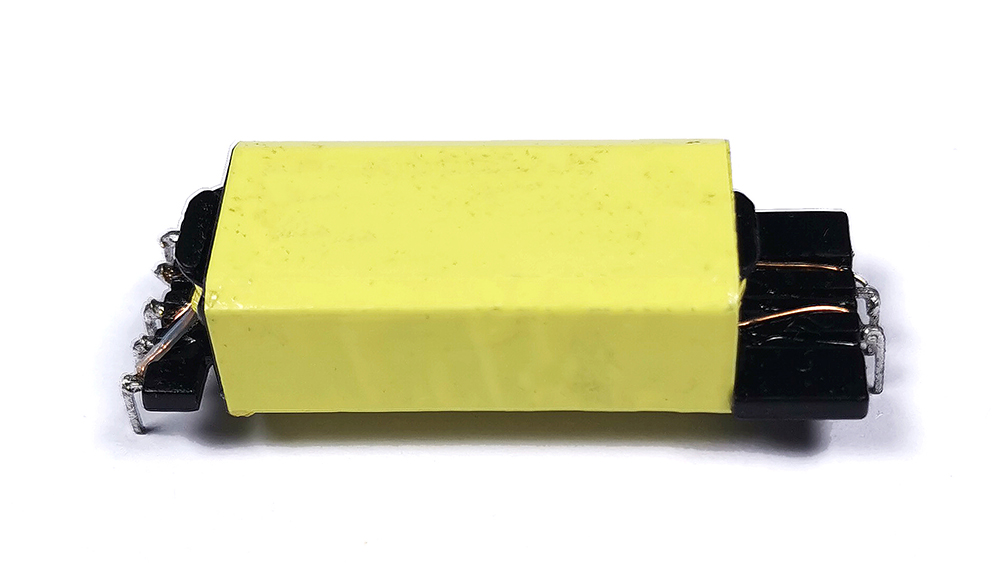

Mga transformer na may mataas na dalasay mahahalagang bahagi ng electromagnetic sa mga power electronics system. Ang kanilang mga pangunahing pag-andar ay conversion ng boltahe, electrical isolation, at paglipat ng enerhiya sa mga high-frequency switching circuit. Hindi tulad ng mga tradisyunal na line-frequency transformer, ang mga high-frequency na transformer ay karaniwang gumagana sa mga frequency mula sa sampu-sampung kilohertz (kHz) hanggang sa ilang megahertz (MHz). Ang pangunahing pagkakaiba na ito ay humahantong sa mga makabuluhang pagkakaiba-iba sa mga pangunahing materyales, paikot-ikot na mga istraktura, at mga diskarte sa disenyo. Ang isang kwalipikadong source manufacturer---isa na may panloob na R&D, produksyon, at mga kakayahan sa pagsubok---ay maaaring pamahalaan ang buong proseso mula sa pangunahing pagpili ng materyal hanggang sa huling pagpapadala, na nagbibigay ng mga kritikal na magnetic na bahagi para sa downstream na mga power supply, kagamitan sa komunikasyon, at mga bagong sistema ng enerhiya.
1. Mga Prinsipyo sa Pagpapatakbo at Pagpili ng Materyal
Ang mga transformer na may mataas na dalas ay gumagana sa batas ng electromagnetic induction ng Faraday. Kapag ang isang high-frequency na alternating current ay dumadaloy sa pangunahing winding, ito ay bumubuo ng isang alternating magnetic flux sa core, na nag-uudyok ng electromotive force sa pangalawang winding. Dahil mataas ang dalas, tumataas nang malaki ang eddy‑current loss at hysteresis losses sa core. Samakatuwid, ang pangunahing materyal ay dapat mag-alok ng mataas na electrical resistivity, mababang coercivity, at katamtamang saturation flux density. Kasama sa mga karaniwang core na materyales ang ferrite, amorphous alloys, nanocrystalline alloys, at powder cores. Ang pagpili ay depende sa target na dalas ng pagpapatakbo at antas ng kapangyarihan: ang power ferrite ay angkop para sa sampu hanggang daan-daang kHz, habang ang mga amorphous at nanocrystalline core ay mas mahusay para sa mas matataas na frequency o high-power na application.
2. Mga Pangunahing Parameter ng Disenyo
Ang pagdidisenyo ng isang high-frequency na transpormer ay nagsasangkot ng ilang kritikal na parameter: turns ratio, inductance, leakage inductance, distributed capacitance, at thermal dissipation capability. Direktang nakakaapekto ang leakage inductance sa mga spike ng boltahe sa mga switching device at electromagnetic compatibility (EMC), kaya dapat itong kontrolin sa pamamagitan ng winding arrangement, core air gaps, at shielding measures. Naiimpluwensyahan ng distributed capacitance ang mga katangian ng high-frequency resonant circuit, lalo na sa mga topologies tulad ng LLC resonant converter, kung saan mahalaga ang tumpak na kontrol. Sa mass production, ang mga mapagkakatiwalaang source manufacturer ay gumagamit ng automated winding equipment, vacuum impregnation na proseso, at mahigpit na aging tests para matiyak ang consistency at reliability.
3. Mga Lugar ng Application at Mga Kinakailangan sa Pag-customize
Ang mga high-frequency na transformer ay malawakang ginagamit sa pagpapalit ng mga power supply, inverter welder, photovoltaic inverter, on-board na mga charger ng baterya, mga supply ng kuryente sa base station ng komunikasyon, at mga power supply ng kagamitang medikal. Ang iba't ibang mga aplikasyon ay nagpapataw ng iba't ibang pangangailangan sa pagganap ng kuryente, mga pamantayan sa kaligtasan, at kakayahang umangkop sa kapaligiran. Halimbawa, ang mga medikal na device ay nangangailangan ng mababang leakage current at mataas na antas ng insulation, habang ang mga automotive power supply ay nangangailangan ng malawak na hanay ng temperatura at vibration resistance. Maaaring maiangkop ng isang karampatang tagagawa ng pinagmulan ang uri ng core, bilang ng mga pagliko, grado ng materyal ng insulation, at pagwawakas ng pin ayon sa mga detalye ng customer. Ang kakayahang umangkop sa pagmamanupaktura na ito ay isang pangunahing pagkakaiba mula sa mga ordinaryong kumpanya ng kalakalan.
4. Quality Control at Common Failure Modes
Ang kalidad ng isang high-frequency na transpormer ay direktang nakakaapekto sa katatagan at buhay ng serbisyo ng buong sistema ng supply ng kuryente. Kasama sa mga karaniwang failure mode ang core saturation na nagdudulot ng kasalukuyang runaway, insulation breakdown na humahantong sa mga short circuit, at sobrang pagtaas ng temperatura dahil sa mataas na thermal resistance. Bago ipadala, ang mga transformer ay dapat sumailalim sa pagsubok ng hipot (dielectric strength), pagsukat ng inductance, pag-verify ng turn-ratio, at mga pagsubok sa pagtaas ng temperatura. Gumagamit din ang mga advanced na manufacturer ng partial discharge detection at X-ray non-destructive inspection upang matuklasan ang mga internal na depekto sa proseso. Ang isang komprehensibong sistema ng kalidad ay ang pundasyon para sa pangmatagalang maaasahang operasyon.
5. Mga Puntos sa Pagpili at Suporta sa Teknikal
Kapag pumipili ng transpormer, ang unang hakbang ay ang tukuyin ang mga pangunahing parameter: dalas ng pagpapatakbo (na tumutukoy sa pangunahing materyal at pagkalkula ng pagkawala), kapasidad ng kuryente (depende sa core cross-sectional area at window area), at insulation withstand voltage (dikta ng mga regulasyon sa kaligtasan). Bilang karagdagan, ang trade-off sa pagitan ng leakage inductance at distributed capacitance ay kadalasang nangangailangan ng iterative optimization. Ang isang teknikal na koponan mula sa isang kagalang-galang na tagagawa ng pinagmulan ay maaaring mag-alok ng tulong sa disenyo na nakabatay sa simulation, na tumutulong sa mga customer na mabilis na ma-verify ang pagiging posible sa yugto ng prototyping at paikliin ang mga yugto ng pag-develop.
6. Mga Hadlang sa Industriya at Mga Benepisyo ng Industrial Clusters
Ang industriya ng high-frequency na transpormer ay may mga kapansin-pansing teknikal na hadlang. Ang pagpoproseso ng pangunahing materyal, katumpakan ng paikot-ikot na makina, pagbabalangkas ng epoxy resin, at mga profile ng pagpapagaling ay nakakaapekto sa panghuling kalidad. Ang isang kwalipikadong tagagawa ay karaniwang nangangailangan ng mga taon ng data ng proseso upang makamit ang mataas na mga rate ng ani. Sa mga rehiyon na may mature na baseng pang-industriya at mahusay na binuo na mga supply chain, nabuo ang mga grupo ng pagmamanupaktura ng transformer, na nagpapadali sa teknikal na palitan, pagkuha ng hilaw na materyales, at kahusayan sa logistik---na nagbibigay ng mas maraming pagpipilian sa mga customer sa ibaba ng agos.
7. Pagsusuri ng Mga Kakayahan sa Pagsubok at Payo sa Pagkuha
Higit pa sa presyo at oras ng paghahatid, dapat tasahin ng mga mamimili ang mga kakayahan sa pagsubok ng tagagawa. Kabilang sa mga pangunahing kagamitan ang high-frequency na LCR meter, impedance analyzer, power test platform, at thermal imager. Nakakatulong ang mga tool na ito na matukoy ang mga potensyal na isyu sa panahon ng R&D at maiwasan ang mga pagbabago sa kalidad sa dami ng produksyon. Ang mga kilalang tagagawa ng mapagkukunan ay madalas na naglalathala ng kanilang mga pamantayan sa pagsubok sa mga opisyal na dokumento para sa sanggunian ng customer. Sa huli, ang panghuling pagpili ay dapat gawin batay sa partikular na topology ng circuit at pangkalahatang mga kinakailangan ng system.
8. Mga Uso sa Teknolohiya
Sa kasalukuyan, ang mga high-frequency na transformer ay lumilipat patungo sa miniaturization, mas mataas na operating frequency, at mas malawak na pagsasama. Ang mga planar transformer, PCB-embedded windings, at magnetic integration na teknolohiya ay nagiging mga research hotspot. Ang mga bagong teknolohiyang ito ay humihiling ng mas mataas na katumpakan sa pagmamanupaktura at nagtutulak din ng pagbabago sa mga materyales sa core at insulation. Kapag kumukuha ng mga naturang nobelang produkto, ang mga source manufacturer ay dapat makipagtulungan nang malapit sa upstream material suppliers at downstream power engineers, paulit-ulit na inuulit ang mga disenyo upang matugunan ang lalong mahigpit na pangangailangan sa merkado.
Bilang isang kritikal na bahagi sa power electronics, ang mga teknikal na parameter at proseso ng pagmamanupaktura nghigh-frequency na mga transformerdirektang nakakaapekto sa pangkalahatang pagganap ng system. Ang matibay na pag-unawa sa kanilang mga prinsipyo sa pagpapatakbo, katangian, at pamantayan sa pagpili ay nakakatulong sa mga inhinyero na gumawa ng matalinong mga desisyon. Ang mga source manufacturer na may mga full-chain na kakayahan, na suportado ng mga taon ng karanasan at kumpletong pagsuporta sa imprastraktura, ay makakapaghatid ng matatag at maaasahang mga produkto para sa malawak na hanay ng mga power application. Habang patuloy na umuunlad ang teknolohiya, ang pananatiling nakaayon sa mga pag-unlad ng magnetic na materyales at mga pagbabago sa proseso ay nananatiling pundasyon para sa pangmatagalang tagumpay sa larangang ito.
