Wika
Sa disenyo ng circuit, ang mga inductors at mga transformer ay lubos na nako-customize na mga magnetic component. Hindi tulad ng karaniwang mga off-the-shelf na bahagi, ang disenyo ng mga ito ay dapat isaalang-alang ang maraming parameter -- inductance, operating frequency, power rating, heat dissipation, space constraints, at electromagnetic compatibility -- pati na rin ang manufacturing feasibility, upang matugunan ang mga partikular na kinakailangan ng customer.

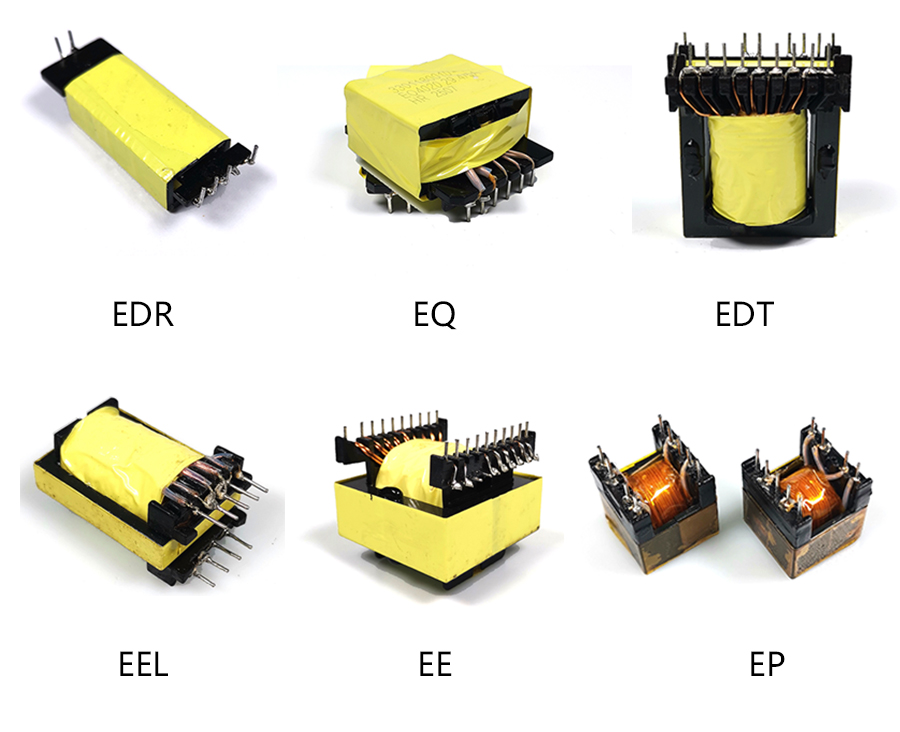

Ang magnetic core ay ang puso ng anumang inductor o transpormer. Direktang tinutukoy ng materyal at geometry nito ang pagganap ng bahagi. Sa ibaba ay ipinakilala namin ang mga pangunahing tampok at karaniwang mga aplikasyon ng mga pinakakaraniwang pangunahing hugis, batay sa aming karanasan saGuangdong Haoer Electronics Co., Ltd.at Foshan Pin'er Electronics Co., Ltd.
1. E Core
Mga Tampok: Malawak na espasyo ng tingga, madaling paikot-ikot at koneksyon; malawak na dalas at hanay ng boltahe, mataas na kapangyarihan ng output, magandang thermal stability.
Mga Aplikasyon: Mga power supply ng switch na kontrolado ng program, mga power supply ng LCD display, mga inverter ng high-power na UPS, mga power supply ng computer, mga lamp na nakakatipid ng enerhiya.
2. Planar E Core
Mga Tampok: Compact na laki, angkop para sa mataas na frequency; air gap sa tuktok ng coil para sa mahigpit na pagkabit at mababang pagkawala. Bumababa ang pagkawala sa pagtaas ng temperatura, na tumutulong upang maiwasan ang overheating.
Mga Aplikasyon: Mga transformer at choke ng conversion ng kuryente, mga power supply ng DVD, flash ng camera, kagamitan sa komunikasyon, at iba pang maliliit na electronic device.
3. EC Core
Mga Tampok: Magandang magnetic shielding, mababang distributed capacitance, mababang transmission loss, mataas na inductance, mababang leakage inductance, unipormeng magnetic field. Ang bobbin ay may maraming pin para sa madaling multi-output na disenyo ng transformer.
Mga Aplikasyon: Mga transpormer ng broadband, inductor, isolation transformer, tumutugmang mga transformer -- malawakang ginagamit sa mga terminal ng switch na kontrolado ng program at precision na elektronikong kagamitan.
4. EQ Core
Mga Tampok: Nag-aalok din ng mahusay na shielding, mababang distributed capacitance, mataas na inductance, at isang pare-parehong field, na angkop para sa mga multi-output na disenyo.
Mga Aplikasyon: Broadband transformer, inductors, isolation transformer, switching power supply transformer, electronic ballast.
5. ER Core
Mga Tampok: Na-optimize na posisyon ng pagkabit; Pinapadali ng round center leg ang paikot-ikot at nagbibigay ng mas maraming paikot-ikot na lugar, na nagbibigay-daan para sa mga transformer na may mataas na lakas at mababa ang butas na tumutulo.
Mga Aplikasyon: Pagpapalit ng mga transformer ng power supply, mga transformer ng pulso, mga electronic ballast.
6. ETD Core
Mga Tampok: Round center leg para sa madaling paikot-ikot at malaking window area; magandang balanse ng mataas na kapangyarihan at mababang pagtagas. Mahusay din ang pagganap sa gastos sa pagpupulong, pagsunod sa kaligtasan, EMI shielding, at standardisasyon.
Mga Aplikasyon: Pagpapalit ng mga power supply, transmission transformer, electronic ballast -- ginagamit sa mga appliances sa bahay, telecom, ilaw, automation ng opisina, militar, kagamitan sa OA, mga elektronikong instrumento, at aerospace.
7. EP Core
Mga Tampok: Napakahusay na magnetic shielding, mababang distributed capacitance, mababang pagkawala, mataas na inductance, mababang leakage, pare-parehong field; Sinusuportahan ng multi-pin bobbin ang mga disenyo ng multi-output.
Mga Application: Broadband transformer, inductors, isolation transformer, katugmang transformer -- karaniwan sa mga switch na kontrolado ng program at precision electronics.
8. EFD Core
Mga Tampok: Mababang thermal resistance, mababang pagkawala, mataas na power density, malawak na hanay ng dalas; magaan, makatuwirang istraktura, na angkop para sa pag-mount sa ibabaw.
Mga Aplikasyon: Mga transformer na may maliit na sukat ngunit mataas na kinakailangan ng kuryente -- hal., mga instrumentong katumpakan, mga power supply ng module, mga output ng terminal ng computer.
9. U Core
Mga Tampok: Maliit na impedance deviation, mataas na output kasalukuyang, mataas na inductance, epektibong pagsugpo ng mga harmonika.
Mga Application: Common-mode filtering transformer -- malawakang ginagamit sa mga color TV, computer, monitor, at iba pang electronic device.
10. P (Pot) Core
Mga Tampok: Maliit na sukat, mataas na impedance, madaling paikot-ikot, magandang balanse sa pagitan ng shielding at pagwawaldas ng init.
Mga Application: Mga filter ng carrier, high-sensitivity sensor, high-efficiency sensor, power conversion transformer.
11. PQ Core
Mga Tampok: Mababang pagkawala, mababang pagtaas ng temperatura, mahusay na kaligtasan sa ingay; makatwirang hugis, sumasaklaw sa malawak na hanay ng kapangyarihan (50W‑1000W), nakakatipid ng espasyo sa pag-mount. Maramihang mga pin para sa madaling paikot-ikot, mababang gastos sa pagpupulong, madaling matugunan ang mga kinakailangan sa kaligtasan, ngunit mas mahirap i-standardize.
Mga Application: Pangunahing power transformer, drive transformer, smoothing chokes, auxiliary power transformer -- pangunahing ginagamit sa networking, telecom, power supply, at electrical equipment.
12. PM Core
Mga Tampok: Mababang daloy ng pagtagas, mababang pagkawala, mataas na kapangyarihan, mababang ibinahagi na kapasidad.
Mga Aplikasyon: Mga pangunahing transformer, mga transformer ng driver -- kadalasang ginagamit sa paglilinis ng ultrasonic, kagamitan sa laser, at iba pang mga high-power na application.
13. RM Core
Mga Tampok: Napakahusay na shielding, malakas na anti-interference, mababang leakage, mababang distributed capacitance; nagbibigay-daan ang multi-pin bobbin sa mga multi-output na disenyo at high-density mounting. Gayunpaman, medyo mahina ang pag-aalis ng init at mas mataas ang mga gastos sa pagsunod sa kaligtasan.
Mga Aplikasyon: Mga pantulong na transformer ng kapangyarihan, mga transformer ng drive, mga transformer ng broadband, mga filter ng carrier, mga filter na may mataas na katatagan -- malawakang ginagamit sa mga komunikasyon ng carrier, networking, mga digital circuit, TV, at mga elektronikong instrumento.
Pangwakas na Tala
Sinasaklaw ng nasa itaas ang mga pangunahing tampok at karaniwang paggamit ng bawat pangunahing hugis. Sa pagsasagawa, ang huling pagpipilian ay dapat ding isaalang-alang ang dalas ng pagpapatakbo, antas ng kapangyarihan, mga kondisyon ng paglamig, at badyet. Ang aming team sa Guangdong Haoer Electronics Co., Ltd. at Foshan Pin'er Electronics Co., Ltd. ay makakapagbigay ng customized na core at magnetic component solution batay sa iyong partikular na application.
