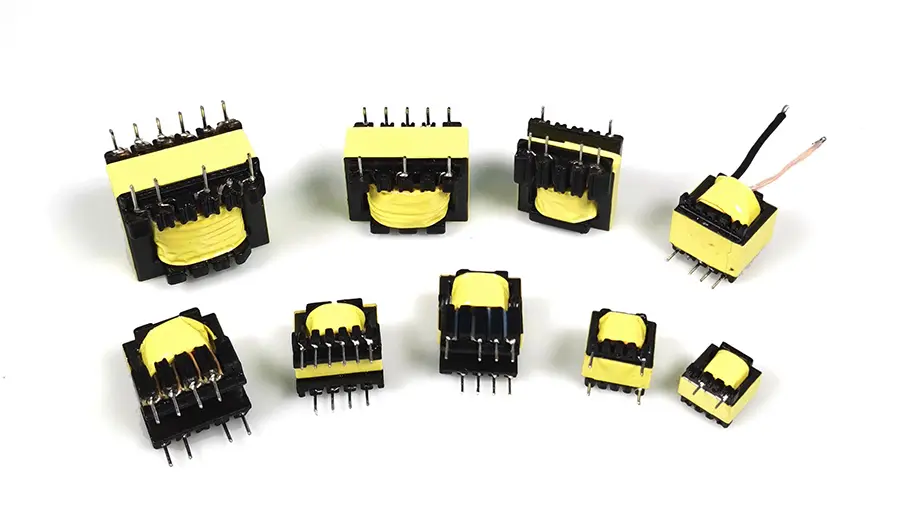

Mga transformer na may mataas na dalasay mga bahagi na nagko-convert ng alternating boltahe, kasalukuyang at katangian na impedance. Kapag ang isang alternating current ay dumadaloy sa pangunahing coil, ang isang alternating magnetic flux ay nabuo sa iron core (o magnetic core), at sa gayon ay nag-uudyok ng gumaganang boltahe (o kasalukuyang) sa pangalawang coil.
Ang high-frequency na transformer ay binubuo ng isang transformer core (o magnetic core) at isang electromagnetic coil. Ang electromagnetic coil ay may dalawa o higit pang windings. Ang paikot-ikot na ipinasok sa likid ay tinatawag na pangunahing paikot-ikot, at ang iba pang mga paikot-ikot ay tinatawag na pangalawang paikot-ikot. Ang magnetic core ng transpormer ay kinabibilangan ng cylindrical magnetic core, RM type magnetic core, E type magnetic core, EC, ETD at EER type magnetic cores, EP type magnetic core, ring-shaped magnetic core, PQ type magnetic core, atbp. Ano ang epekto ng mga magnetic core na ito sa pagpapatakbo ng transpormer? Ang mga sumusunod ay maaaring magbigay ng isang detalyadong pagsusuri.
Ang frame at windings ay karaniwang naka-encapsulated ng magnetic core, na nagreresulta sa mahusay na aktwal na shielding effect laban sa EMI; ang mga pagtutukoy ng mga can-type na magnetic core ay sumusunod lahat sa mga pamantayan ng IEC, at mayroon silang mahusay na pagpapalitan sa panahon ng produksyon; maaari itong magbigay ng simpleng uri ng frame (nang walang pin insertion) at uri ng frame ng pag-install ng PCB board (na may pin insertion); dahil sa disenyo ng hugis ng lata, mas mahal ito kumpara sa mga magnetic core ng parehong detalye ng iba pang mga uri; dahil sa hugis nito, hindi ito kaaya-aya sa heat pipe heat dissipation, kaya hindi ito angkop para sa paggamit sa mga power transformer at inductors na may mataas na kapangyarihan.
Kung ikukumpara sa cylindrical type, ang dalawang simetriko na gilid ng cylindrical type ay inalis. Ang disenyong ito ay mas kapaki-pakinabang para sa paglamig ng heat pipe at para sa mga malalaking wire na mahahanap; kumpara sa cylindrical na uri, nakakatipid ito ng humigit-kumulang 40% ng espasyo sa pag-install; ang frame ay maaaring maging hugis ng karayom o pin-insert na uri; maaari itong mai-install gamit ang isang pares ng mga bakal na clip; ang RM type magnetic core ay maaaring gawing patag na hugis (angkop para sa kasalukuyang planar transformer o direktang pag-assemble ng magnetic core papunta sa circuit board power supply circuit na idinisenyo na gamit ang windings); kahit na ang epekto ng kalasag ay hindi kasing ganda ng cylindrical na uri, ito ay kapaki-pakinabang pa rin.
Ang ganitong uri ng magnetic core ay may istraktura na malapit sa E-type at sa can-type. Tulad ng E-type na magnetic core, nagbibigay sila ng sapat na espasyo para magkasya ang malalaking cross-sectional conductor (angkop para sa kasalukuyang trend ng low-voltage high-current sa switching power supplies); ang hugis ng magnetic core na ito ay mayroon ding mahusay na pagwawaldas ng init sa pamamagitan ng heat pipe; dahil cylindrical ang gitnang column, kumpara sa rectangular na may parehong cross-section, ang haba ng single-turn winding ay nababawasan ng 11%, na nagreresulta sa 11% na pagbawas sa pagkawala ng tanso, at nagbibigay-daan din sa magnetic core na magbigay ng mas mataas na kapangyarihan; bukod pa rito, ang gitnang haligi ay cylindrical ay pinipigilan din ang panganib sa kaligtasan ng pagkasira ng pagkakabukod ng paikot-ikot na cable sa panahon ng paikot-ikot dahil sa mga matutulis na sulok ng hugis-parihaba na haligi sa gitna.

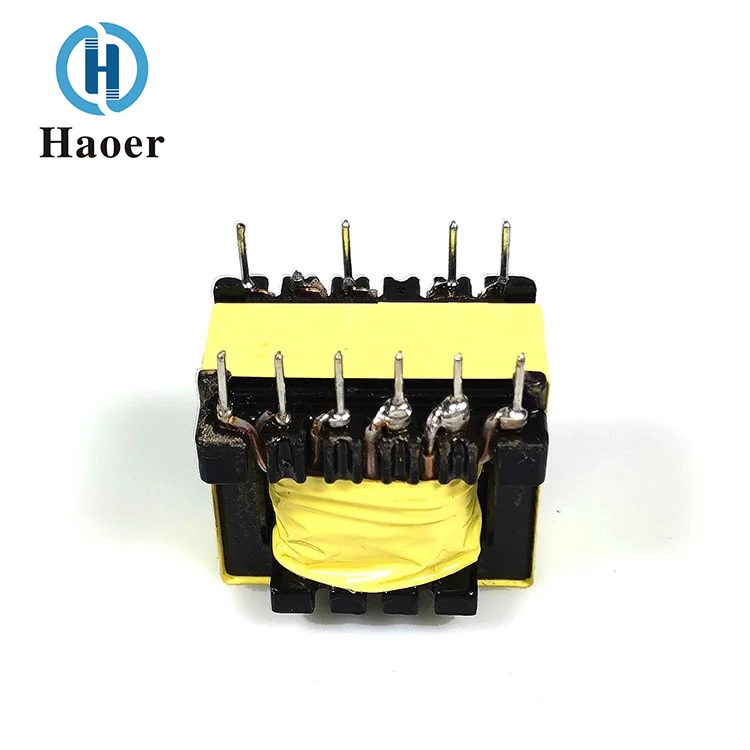

Ang halaga ng mga E-type na magnetic core ay mas mababa. Ang proseso ng paikot-ikot at pagpupulong ay napaka-simple. Ang ganitong uri ng magnetic core ay kasalukuyang pinaka-tinatanggap na ginagamit sa hugis. Gayunpaman, ang kawalan nito ay hindi ito makapagbibigay ng sarili nitong kalasag. Maaaring i-install ang mga e-type na magnetic core sa iba't ibang direksyon at maaaring gamitin sa serye upang makamit ang mas malaking output power. Ang mga magnetic core na ito ay maaaring gawin sa isang patag na hugis (na isang napaka-tanyag na magnetic core na hugis para sa mga planar transformer sa kasalukuyan); maaari din silang magbigay ng pinless at pin-type na mga frame; dahil sa mahusay na heat pipe cooling nito at ang kakayahang magamit sa serye, karamihan sa mga high-power inductors at transformer ay gumagamit ng ganitong uri ng magnetic core.
Ang hugis-singsing na gitnang haligi ng EP type magnetic core ay may tatlong-dimensional na istraktura. Bukod sa dulo ng buntot na nakadikit sa PCB board, ang paikot-ikot ay ganap na nakapaloob, na nagreresulta sa mahusay na kalasag. Ang natatanging hugis na ito ay nagpapaliit sa impluwensya ng air gap na nabuo sa ibabaw sa panahon ng pagpupulong ng dalawang magnetic core, at nagbibigay ng mas malaking volume at mas mataas na kabuuang ratio ng paggamit ng espasyo.

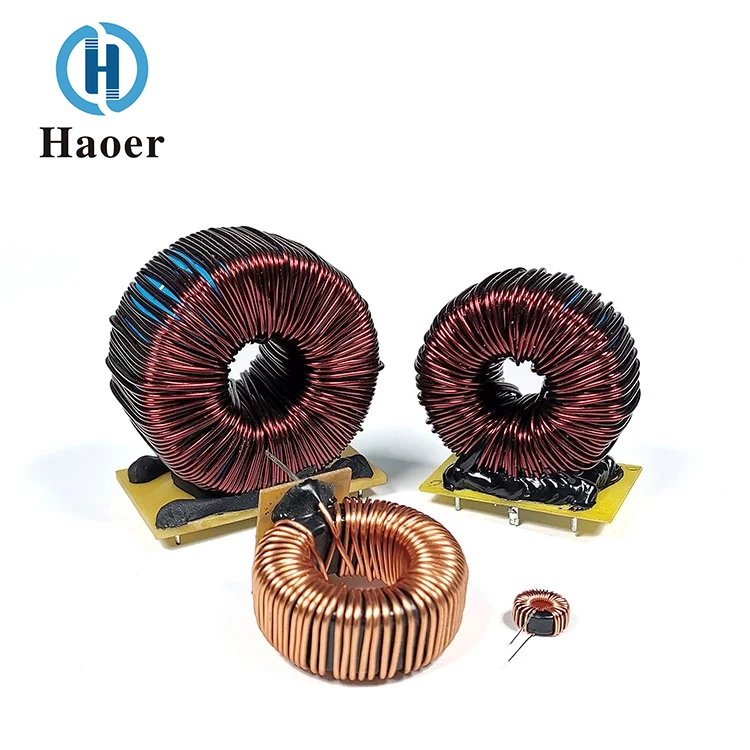

Para sa mga tagagawa, ang hugis-singsing na magnetic core ay ang pinaka-ekonomiko. Sa iba't ibang mga magnetic core kumpara sa pagitan ng dalawa, ito ang may pinakamababang halaga; dahil sa aplikasyon ng frame, ang mga karagdagang gastos at pagpupulong ay zero; kapag naaangkop, maaari itong masugatan gamit ang isang winding machine; napakaganda ng shielding nito.
Ang PQ-type na magnetic core ay partikular na idinisenyo para sa mga inductors at mga transformer na ginagamit sa pagpapalit ng mga power supply. Ang disenyo ng hugis ng PQ ay pinahuhusay ang ratio sa pagitan ng dami, lugar ng magnetic core at ang kabuuang lugar ng paikot-ikot; ginagawang posible ng gayong disenyo na magbigay ng pinakamalaking inductance at ang maximum na paikot-ikot na lugar na may hindi bababa sa magnetic core; ang disenyong ito ay nagbibigay-daan sa pinakamataas na lakas ng output na makamit sa pinakamaliit na volume ng transpormer at netong timbang, habang sinasakop ang pinakamaliit na espasyo sa pag-install ng PCB; maaari itong ayusin sa lugar gamit ang isang pares ng mga clamp na bakal; ang makatwirang disenyo na ito ay gumagawa din ng magnetic path cross-section ng magnetic core na mas pare-pareho, kaya ang ganitong uri ng magnetic core structure ay binabawasan din ang bilang ng mga gumaganang hotspot kumpara sa iba pang mga magnetic core sa pangkalahatang disenyo.
