Wika
Ang high-frequency na transpormer, bilang "puso" ng switching power supply, ay nagsasagawa ng tatlong mahahalagang gawain: paghahatid ng enerhiya, pag-convert ng boltahe, at paghihiwalay ng kuryente. Direktang nakakaapekto ang pagganap nito sa kahusayan, laki, at antas ng EMI ng power supply. Susuriin ng artikulong ito, batay sa mga sitwasyon ng aplikasyon, ang mga pangunahing diskarte sa pagpili.

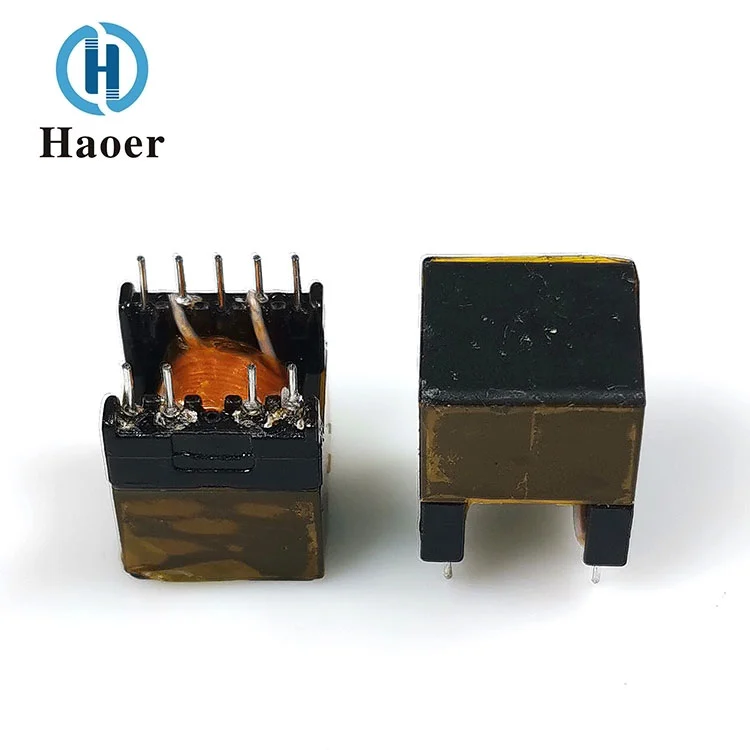

Ang pangunahing papel ng mga high-frequency na mga transformer sa pagpapalit ng mga power supply
Energy transfer hub: Sa pamamagitan ng coupling ng magnetic core at ang winding, ang DC pulse energy ay mahusay na naililipat sa pangalawang. Kung ikukumpara sa power frequency transformer, ang high-frequency na disenyo ay maaaring bawasan ang volume ng hanggang 70%
Electrical isolation barrier: Ang insulation layer sa pagitan ng pangunahin at pangalawang windings ay idinisenyo upang matugunan ang mga pamantayan sa kaligtasan at upang harangan ang karaniwang-mode na interference. Ang karaniwang mga kinakailangan sa boltahe ng paghihiwalay ay karaniwang 1.5kV - 4kV.
Voltage conversion controller: Nakakamit ang tumpak na pagbabawas/pagpapalakas ng boltahe sa pamamagitan ng pagsasaayos ng ratio ng mga pagliko. Halimbawa, sa flyback topology, ang isang turns ratio error na lumampas sa 5% ay maaaring magdulot ng mga pagbabago sa output voltage.
Karaniwang Pagsusuri ng Sitwasyon ng Application

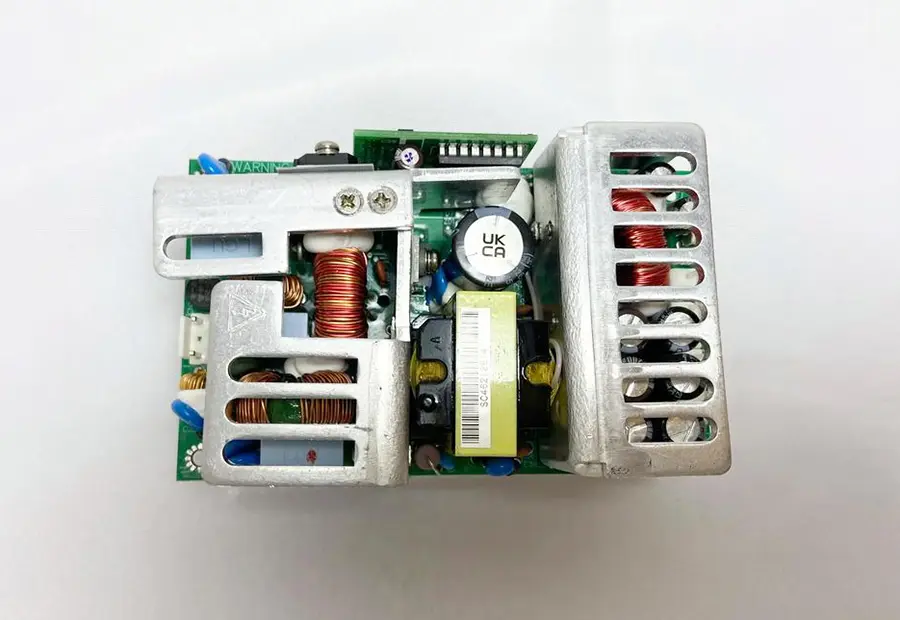

Case 1: AC/DC Adapter
Topology: Karamihan ay gumagamit ng flyback na disenyo
Mga Kinakailangan sa Transformer:
Uri ng Core: Low-loss ferrite
Istraktura ng paikot-ikot: Triple-insulated wire winding
Mga Pangunahing Parameter: Leakage Inductance < 5% Excitation Inductance
Case 2: LED Driving Power Supply
Pangunahing Hamon: High Power Density at Balanse sa Pag-aalis ng init
Solusyon sa Pag-optimize:
Gumamit ng mga planar transformer upang bawasan ang taas
Gumamit ng mga naka-segment na windings upang mabawasan ang epekto sa balat
Pagsamahin sa rectifier bridge para mapahusay ang conversion efficiency
Ang tatlong gintong panuntunan para sa pagpili ng bahagi
Pagpili ng mga magnetic core na materyales
Iron oxide: Angkop para sa mga sitwasyong mababa sa 100kHz
Metal magnetic powder core: Angkop para sa high-frequency at high-current na mga application
Nanocrystalline: Extreme high-frequency at low-loss solution
Pagtutugma ng pangunahing parameter
Saturation flux density: Isang 20% margin ang dapat na nakalaan
Rate ng paggamit ng bintana: Inirerekomenda na kontrolin sa loob ng 40%-60%
Limitasyon sa pagtaas ng temperatura: Ang pagtaas ng temperatura sa ilalim ng buong pagkarga ay dapat na ≤ 40 ℃
Tip sa pag-iwas sa selection pit: Ang pagwawalang-bahala sa eddy current loss ay maaaring magdulot ng lokal na overheating ng magnetic core, na humahantong sa magnetic saturation failure.
Pinagtutulungang pagpapares ng bahagi
Pag-filter ng input: Mga X/Y na capacitor upang sugpuin ang interference ng common-mode
Pagwawasto ng output: Mabilis na pagbawi ng mga diode upang mabawasan ang mga pagkalugi sa paglipat
Buffer circuit: RC absorption network para protektahan ang switching transistor
