Mga High-Frequency na Transformer: Ang Mga Sikreto ng Miniaturization at High Efficiency

Ang mga high-frequency na transformer ay isa na ngayong mahalagang bahagi ng mga modernong elektronikong aparato. Bilang isang tagagawa ng power transformer, kami -Guangdong Haoer Electronics Co., Ltd.at Foshan Pin'er Electronics Co., Ltd. -- alam ang kanilang kahalagahan sa mga power adapter, charger, at bagong sistema ng enerhiya. Kung ikukumpara sa mga makalumang line-frequency transformer, ang mga high-frequency ay mas maliit at mas mahusay. Pero bakit ganun? Hatiin natin ito sa mga simpleng termino: kung paano gumagana ang mga ito, anong mga materyales ang kanilang ginagamit, at kung paano sila idinisenyo.

Paano gumagana ang mga high-frequency na mga transformer?

Gumagana ang mga ito sa pamamagitan ng electromagnetic induction -- ang parehong pangunahing prinsipyo tulad ng anumang transpormer. Sinasabi ng batas ng Faraday na ang output boltahe ay nauugnay sa ratio ng mga liko ng mga coils. Ngunit ang susi ay nagbabago ang magnetic flux ng core sa paglipas ng panahon. Ang mga tradisyunal na transformer ay tumatakbo sa 50Hz o 60Hz -- mabagal iyon. Ang mga high-frequency na transformer ay tumatakbo sa sampu-sampung kHz o kahit na MHz. Kung mas mataas ang dalas, mas maraming beses na nagbabago ang magnetic flux bawat segundo. Nangangahulugan iyon na maaari tayong gumamit ng mas maliit na core upang maihatid ang parehong kapangyarihan. Ito ang tunay na pisika sa likod ng pagbabawas ng laki.

Paano pinapaliit ng mas mataas na frequency ang transpormer?

Ito ay bumaba sa isang simpleng panuntunan: ang pangunahing lugar na kailangan ay inversely proportional sa square root ng frequency. Halimbawa, kung itataas natin ang frequency mula 50Hz hanggang 100kHz, maaaring lumiit ang core area ng dose-dosenang beses. Kaya para sa parehong output ng kapangyarihan, ang core at ang mga windings ng tanso ay nagiging maliit. Ang isang malaking tradisyunal na transpormer ay maaaring tumimbang ng ilang kilo, habang ang isang mataas na dalas para sa parehong trabaho ay maaaring tumimbang lamang ng ilang daang gramo. Nakakatipid iyon ng materyal at ginagawa itong perpekto para sa mga compact na gadget -- tulad ng mga charger ng telepono o LED driver.

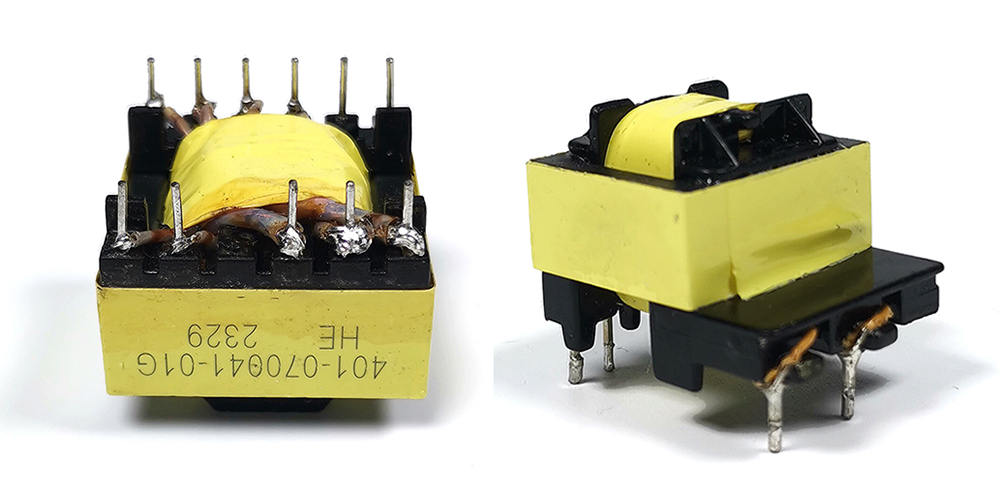

Upang magawa ito, gumagamit kami ng mga ferrite core. Ang Ferrite ay may mataas na magnetic permeability at mataas na electrical resistance, kaya binabawasan nito ang mga pagkawala ng eddy current at nananatiling stable sa mataas na frequency. Pinapabuti din namin ang disenyo ng coil na may multilayer windings o planar transformer structures para makatipid ng mas maraming espasyo. Sa aming mga pabrika, gumagamit kami ng automated precision winding upang matiyak na ang maliliit na transformer na ito ay lubos na maaasahan.

Paano nagpapabuti ng kahusayan ang mas mataas na dalas?

Ang kahusayan ay isa pang malaking kalamangan. Ang aming mga high-frequency na transformer ay madalas na umabot ng higit sa 90% na kahusayan, habang ang mga tradisyonal ay karaniwang nasa 80%. Bakit?

● Lower core at tanso pagkalugi:Ang pangunahing pagkawala ay tumataas nang may dalas, ngunit gumagamit kami ng mababang pagkawala ng mga ferrite na materyales upang mapanatili iyon. At dahil ang mas mataas na dalas ay nangangahulugan ng mas kaunting mga pagliko, ang pagkawala ng tanso (pagkawala ng paglaban sa mga windings) ay bumaba nang malaki.
● Mabilis na paglipat gamit ang teknolohiya ng soft-switching:Ipinapares namin ang mga transformer na ito sa mga modernong semiconductor tulad ng mga MOSFET o IGBT at gumagamit ng mga soft-switching technique upang mabawasan ang pag-aaksaya ng enerhiya sa panahon ng paglipat. Ang mas kaunting basura ay nangangahulugan ng mas kaunting init.
● Mas mahusay na pamamahala ng init:Ang mas maliit na sukat ay nakakatulong din sa paglamig. Nagdaragdag kami ng mga potting at smart thermal na disenyo para manatiling mahusay ang mga transformer kahit na sa mainit na kapaligiran.

Saan ginagamit ang mga ito at ano ang susunod?

Ang mga high-frequency na transformer ay nasa lahat ng dako -- sa switch-mode na mga power supply, solar inverter, EV charger, at higit pa. Kumuha ng mga mabilisang charger ng smartphone: sa aming mga transformer, ang charger ay maaaring maging isang-katlo ng laki ng isang lumang istilo, habang ang kahusayan ay lumampas sa 95%. Nangangahulugan iyon ng mas mabilis na pag-charge at mas kaunting enerhiya ang nasayang.

Dahil nagiging karaniwan na ang mga bagong wide-bandgap semiconductors tulad ng GaN (gallium nitride), maaari nating itulak ang mga frequency nang mas mataas pa. Iyon ay hahantong sa mas maliit, mas mahusay na mga transformer. Sa Guangdong Haoer at Foshan Pin'er, patuloy naming pinapahusay ang mga materyales at proseso ng pagmamanupaktura para mag-alok ng mga solusyong may mataas na performance at eco-friendly. Naniniwala kami na ang mga high-frequency na transformer ay patuloy na magmamaneho ng mas magaan, mas matalino, at mas berdeng electronics.

Upang buod ito:

Nakakamit ng mga high-frequency na transformer ang parehong mas maliit na sukat at mas mataas na kahusayan sa pamamagitan lamang ng pagpapatakbo sa mas mataas na frequency. Isa itong magandang halimbawa kung paano nagsasama-sama ang electromagnetic theory, materials science, at clever engineering. SaGuangdong Haoer Electronics Co., Ltd.at Foshan Pin'er Electronics Co., Ltd., nakatuon kami sa precision manufacturing upang matugunan ang pinakamataas na pamantayan. Habang sumusulong ang teknolohiya, ang mga transformer na ito ay gaganap ng mas malaking papel sa berdeng enerhiya at matalinong pamumuhay.
