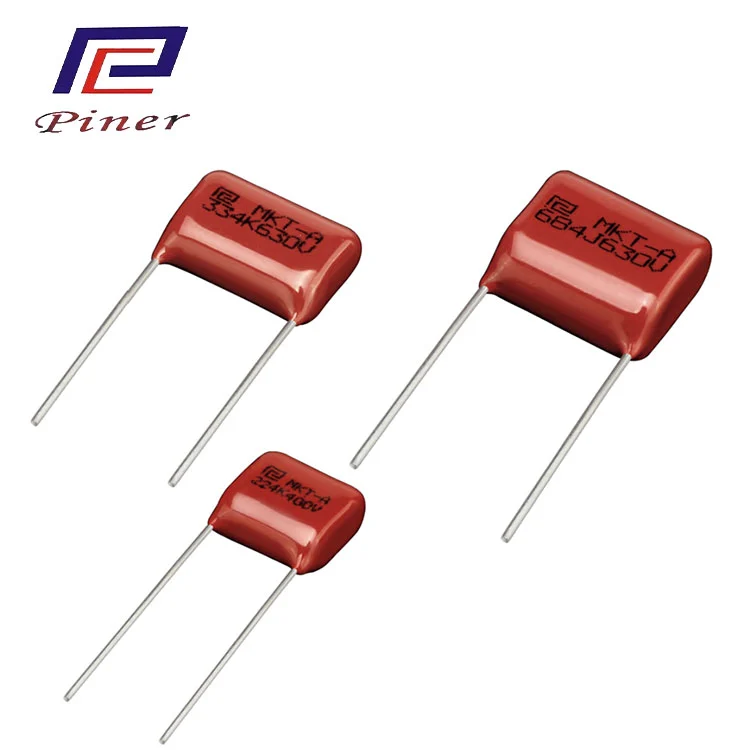

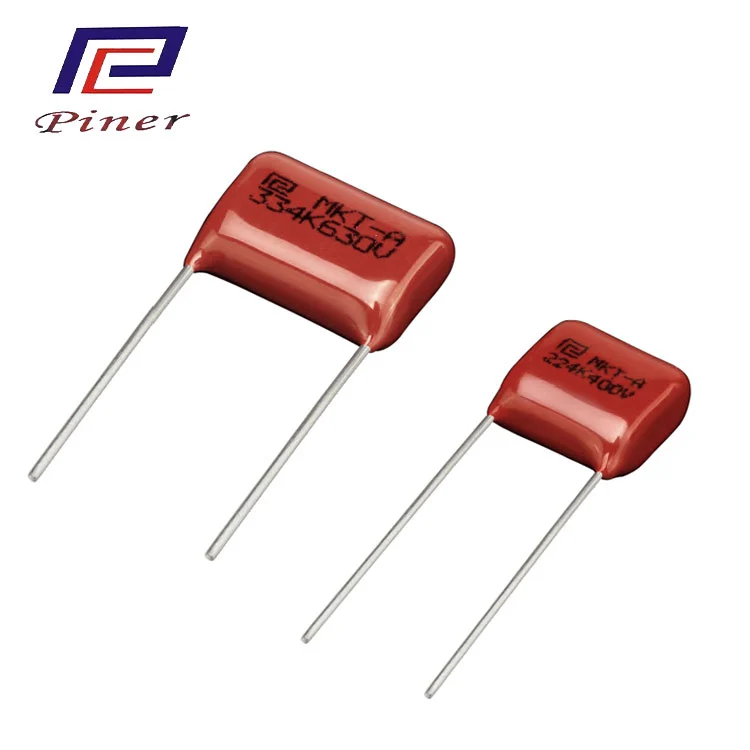

Ignition Circuit Capacitor

Ang Ignition Circuit Capacitor na ginawa ng Piner Manufacturer ay isang dalubhasang modelo para sa mga sistema ng pag-aapoy gamit ang metallized polyester (PET) film capacitors. Na-customize ito para sa mga instant na high-voltage pulse, high-frequency na pag-charge at pagdiskarga, at mataas na temperatura na mga kondisyon ng vibration ng iba't ibang high-voltage na electronic ignition circuit. Nakatuon ito sa mga katangian ng mataas na boltahe na paglaban sa pulso, mabilis na pagsingil at paglabas, at mataas na temperatura na paglaban sa vibration. Ito ay isang mahalagang bahagi para sa pagkamit ng imbakan ng enerhiya - agarang paglabas ng enerhiya sa sistema ng pag-aapoy. Ito ay ganap na nakakatugon sa mga espesyal na kinakailangan ng mga circuit ng pag-aapoy sa mga panloob na makina ng pagkasunog, kagamitan sa gasolina, atbp. Kung ikukumpara sa pangkalahatang layunin na MKT capacitor, nakakamit nito ang isang husay na pagpapabuti sa paglaban sa pulso, buhay ng serbisyo sa pag-ikot, at kakayahang umangkop sa malupit na mga kondisyon sa pagtatrabaho. Ito ay malawakang ginagamit sa mga sasakyan, motorsiklo, kagamitang pinapagana ng gasolina, at mga pang-industriya/militar na kagamitan sa pag-aapoy.

Pambihirang malakas na high-voltage pulse resistance:

Partikular na idinisenyo para sa agarang mataas na boltahe na pulso sa panahon ng pag-aapoy, maaari itong makatiis sa mataas na dalas ng mga epekto ng pulso nang ilang beses sa na-rate na boltahe nang walang pagkasira o paglabas ng corona. Ang tugon ng pulso ay mabilis, perpektong nakakatugon sa mga kinakailangan ng "madaliang mataas na boltahe na paglabas ng enerhiya" ng circuit ng ignisyon;

· Mahusay at mabilis na kakayahang mag-charge at magdiskarga:

Ang core ay may napakababang resistensya, at ang non-inductive na disenyo ng istraktura ay binabawasan ang pagsingil at paglabas ng mga pagkalugi, na nagpapagana ng mabilis na pag-iimbak ng enerhiya - agarang paglabas ng enerhiya, tinitiyak ang sapat na enerhiya ng spark ng ignisyon, at paglutas ng mga problema tulad ng mahinang pag-aapoy at pag-aapoy;

· Matatag na operasyon sa loob ng 120 ℃ saklaw ng temperatura:

Ang na-rate na temperatura ng pagpapatakbo ay -40 ℃ hanggang +120 ℃. Maaari itong umangkop sa mga kondisyon sa pagtatrabaho na may mataas na temperatura tulad ng mga compartment ng engine at mga cavity ng fuel stove. Sa ilalim ng mataas na temperatura, ang paglaban at kapasidad ng pagkakabukod ay hindi bumababa nang malaki, at sa ilalim ng mababang temperatura, walang pagyeyelo sa pagganap. Natutugunan nito ang mga kumplikadong kapaligirang may mataas na temperatura ng panlabas at paggamit ng sasakyan;

· Ultra-high frequency cycle ng pag-charge at pagdiskarga:

Ang bilang ng mga cycle ng pag-charge at pagdiskarga ay ≥ 10⁶ beses, na higit pa kaysa sa mga pangkalahatang MKT capacitor. Maaari nitong matugunan ang mga kinakailangan sa paggamit ng pangmatagalang high-frequency ignition ng fuel equipment, at ang buhay ng serbisyo ay tumutugma sa ignition system sa kabuuan;

· Maaasahang pagpapagaling sa sarili sa ilalim ng mataas na temperatura:

Ang makapal na high-density na metallized na mga electrodes ay nag-o-optimize sa self-healing triggering mechanism. Sa ilalim ng 120 ℃ mataas na temperatura at mataas na boltahe pulse dual kondisyon, ang lokal na breakdown ay maaari pa ring makumpleto kaagad, pag-iwas sa capacitor failure at nagiging sanhi ng pagbagsak ng ignition system;

· Napakahusay na vibration at shock resistance:

Ang pangunahing katawan ay mahigpit na naayos, at ang mga pin ay pinalakas at hinangin. Matatagpuan nito ang mataas na dalas ng mga vibrations ng sasakyan/mobile fuel equipment (alinsunod sa mga pamantayan ng vibration ng sasakyan), nang walang core body loosening o pin breakage, at angkop para sa mobile/fixed ignition equipment;

· Paglaban sa malupit na kondisyon sa kapaligiran:

Ang ganap na selyadong epoxy packaging, moisture-proof, oil-proof, dust-proof, ay maaaring gumana nang mahabang panahon sa mga mantsa ng langis, mga usok ng langis ng mga kagamitan sa gasolina, at mga kondisyon ng alikabok ng mga pang-industriyang kagamitan, at ang pagganap ng pagkakabukod ay hindi bumababa;

· Di-polar na disenyo, nababaluktot na pag-install:

Hindi na kailangang makilala ang positibo at negatibong mga poste. Maaari itong direktang umangkop sa mga senaryo ng pulse DC ng ignition circuit. Ang spacing ng pin ay na-standardize, na angkop para sa pag-install ng PCB / pag-install ng mga kable ng iba't ibang mga ignition module at igniter, at walang karagdagang pagsasaayos ng circuit ang kinakailangan.

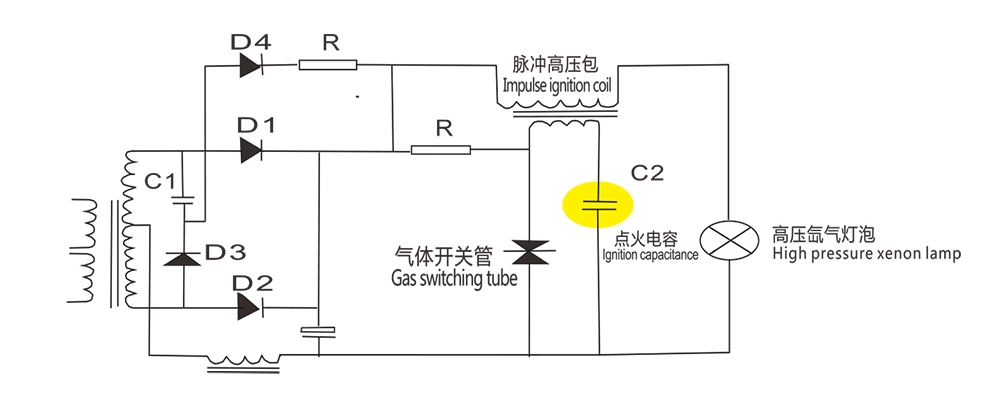

Karaniwang aplikasyon ng circuit

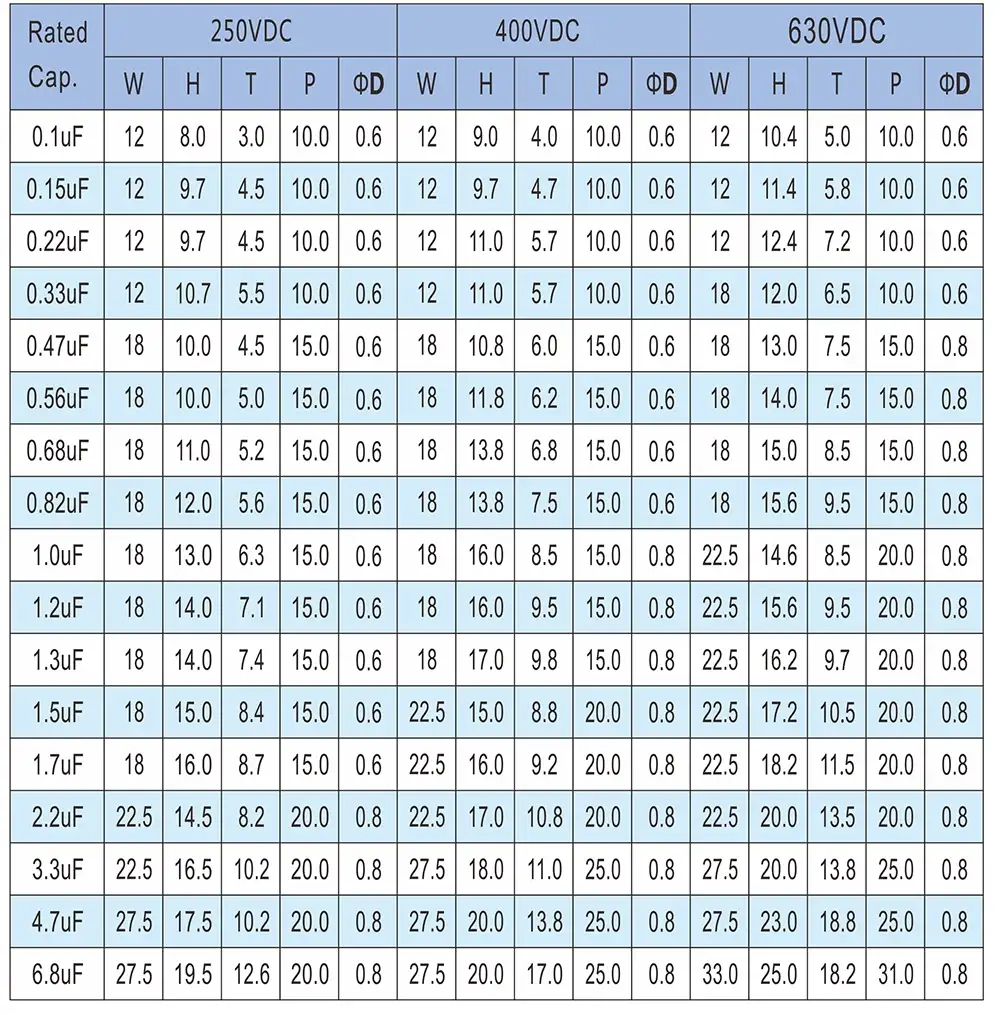

MKT Regular na spec

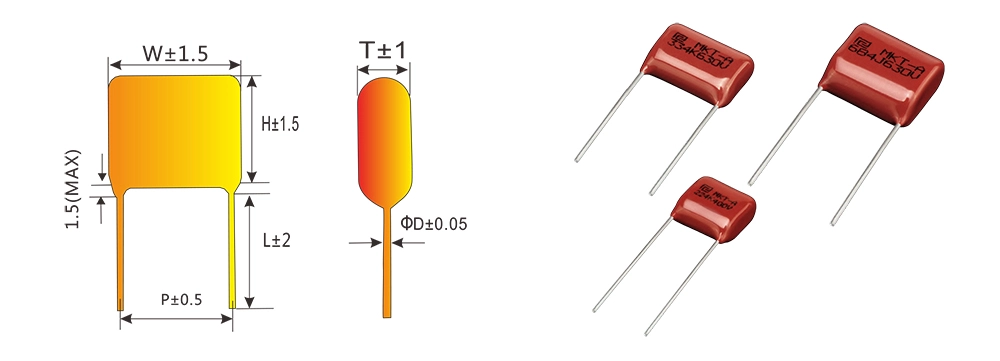

Yunit ng Dimensyon ng MKT Film Capacitor:mm

Tandaan: Ang laki sa itaas ay para sa sanggunian lamang. Available ang pagpapasadya ayon sa mga kinakailangan ng mga customer.

Mga patlang ng aplikasyon

Ang Ignition Circuit Capacitor ay isang dedikadong core component para sa lahat ng high-voltage na electronic ignition system. Ito ay malawakang ginagamit sa fuel-powered equipment na nangangailangan ng "high-voltage pulse ignition at instantaneous energy storage release", pati na rin ang mga civilian ignition device at industrial ignition equipment. Ang mga karaniwang aplikasyon ay ang mga sumusunod:

1. Kagamitang pinapagana ng gasolina ng sasakyan: Electronic igniters (CDI), ignition modules, high-voltage pack auxiliary circuits para sa mga sasakyan, motorsiklo, at tricycle, na responsable sa pag-iimbak at agarang pagpapakawala ng enerhiya para sa pag-aapoy, pagpapabuti ng kahusayan sa pag-aapoy;

2. Pangkalahatang makinarya na pinapagana ng gasolina: Mga ignition circuit para sa maliliit na makinang pinapagana ng gasolina tulad ng mga generator ng gasolina, mga makinang diesel, mga chainsaw, mga lawn mower, mga sprayer, atbp., na angkop para sa mga kumplikadong kondisyon sa pagtatrabaho sa panlabas na mobile, mataas na temperatura, at mga vibration na kapaligiran;

3. Civilian fuel stoves / heating equipment: High-voltage electronic ignition device para sa gas stoves, liquefied gas stoves, fuel heater, barbecue grills, atbp., paglutas ng mga isyu sa compatibility para sa mataas na temperatura at mantsa ng langis na mga kondisyon sa pagtatrabaho ng mga cavity ng kalan;

4. Industrial ignition equipment: Electronic ignition system para sa mga pang-industriyang boiler, incinerator, fuel furnace, at paint baking room, na angkop para sa mga pang-industriyang lugar na may mataas na temperatura, alikabok, at madalas na kinakailangan sa pag-aapoy;

5. Ship / construction machinery ignition systems: Ignition modules para sa ship diesel engines, excavator, loaders, atbp., na inangkop sa malupit na kondisyon sa pagtatrabaho tulad ng mataas na kahalumigmigan sa mga barko at vibration mula sa construction machinery;

6. Iba pang high-voltage ignition device: Espesyal na high-voltage pulse ignition equipment para sa fireworks ignition device, outdoor ignition device, atbp., na nagbibigay ng matatag na pag-imbak ng enerhiya at suporta sa pagpapalabas.

Lakas ng Pabrika

Ang Foshan Pin'er Electronics Co., Ltd. ay isang domestic na propesyonal na tagagawa ng mga capacitor ng pelikula. Nakatuon ito sa pananaliksik, paggawa at pagbebenta ng mga metallized polypropylene film capacitor. Ang kumpanya ay sumusunod sa konsepto ng "technology-driven, quality-first", at nagtatag ng isang full-process na self-controlled na sistema mula sa mga materyales hanggang sa mga natapos na produkto, na nagbibigay ng mataas na maaasahang mga produkto ng capacitor para sa mga larangan ng bagong enerhiya, kontrol sa industriya, at consumer electronics.

Upang matiyak ang kalidad at kahusayan, nilagyan ng Pir Electronics ang sarili ng nangunguna sa industriya na ganap na automated na kagamitan sa produksyon at pagsubok, kabilang ang:

High-speed winding machine: Nakakamit ang tumpak na winding ng mga pelikula, tinitiyak ang pagkakapare-pareho ng produkto;

Vacuum electroplating machine: Pinahuhusay ang kondaktibiti ng elektrod at kakayahan sa paglaban ng surge;

Ganap na awtomatikong welding assembly machine: Nakakamit ang visual positioning at laser welding, na nagpapataas ng kahusayan sa produksyon;

Intelligent Capacitor Tester: Nagsasagawa ng komprehensibong pagsusuri ng parameter at pagiging traceability ng data para sa produkto;

Epoxy mixing and pouring machine: Nakakamit ang bubble-free na packaging, na nagpapahusay sa moisture-proof at insulation properties ng mga produkto.

Sa pamamagitan ng advanced na kagamitan at mahigpit na kontrol sa kalidad, ang Piel Electronics ay nakakamit ng buong produksyon na traceability, na tinitiyak na ang bawat produkto ay may matatag na pagganap, ay maaasahan at matibay.
